Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

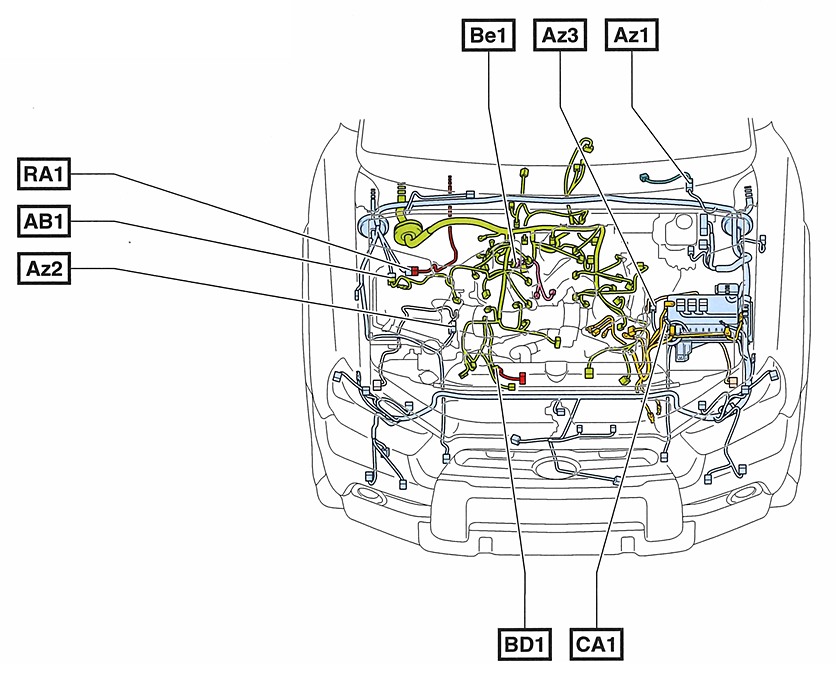

| AB1 (Black, 8 Pin) | Right rear of engine compartment. See Figure. |

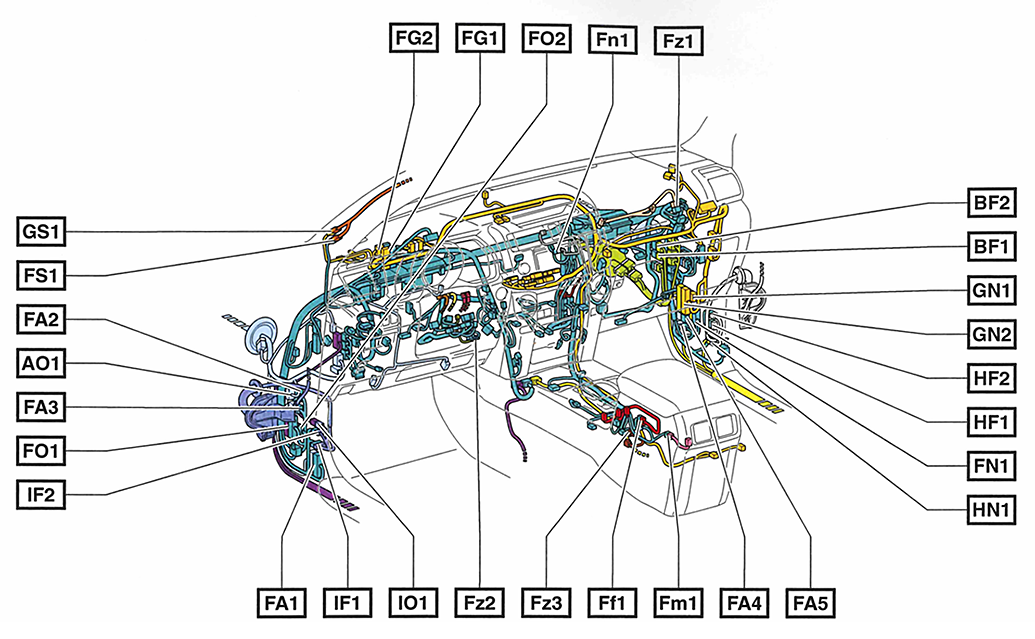

| AO1 (Gray, 14 Pin) | Left end of dash. See Figure. |

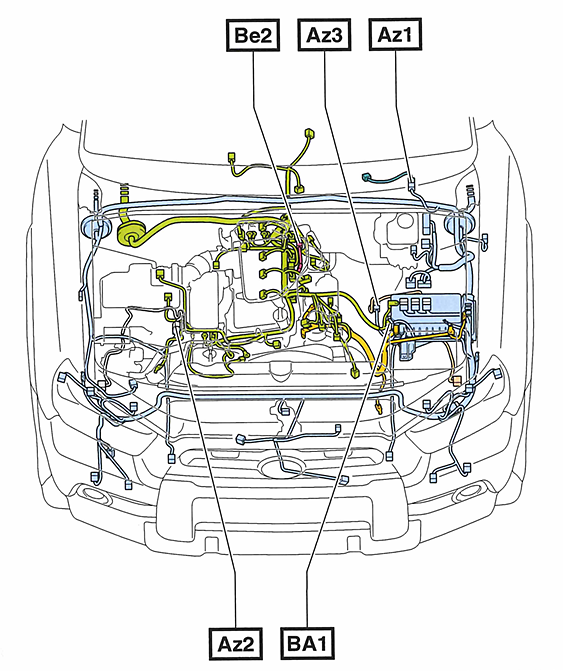

| Az1 (Gray, 5 Pin) (2.7L) | Left rear of engine compartment. See Figure. |
| Az1 (Gray, 5 Pin) (4.0L) | Left rear of engine compartment. See Figure. |
| Az2 (Gray, 2 Pin) (2.7L) | Right side of engine compartment. See Figure. |
| Az2 (Gray, 2 Pin) (4.0L) | Right side of engine compartment. See Figure. |
| Az3 (Gray, 2 Pin) (2.7L) | Left side of engine compartment. See Figure. |
| Az3 (Gray, 2 Pin) (4.0L) | Left side of engine compartment. See Figure. |
| BA1 (Black, 8 Pin) | Left side of engine compartment. See Figure. |
| BD1 (Gray, 6 Pin) | Right front of engine. See Figure. |
| Be1 (Dark Gray, 6 Pin) | Right rear of engine. See Figure. |
| Be2 (Black, 2 Pin) | Left rear of engine. See Figure. |
| BF1 (18 Pin) | Right end of dash. See Figure. |
| BF2 (25 Pin) | Right end of dash. See Figure. |
| CA1 (Black, 8 Pin) | Left side of engine compartment. See Figure. |

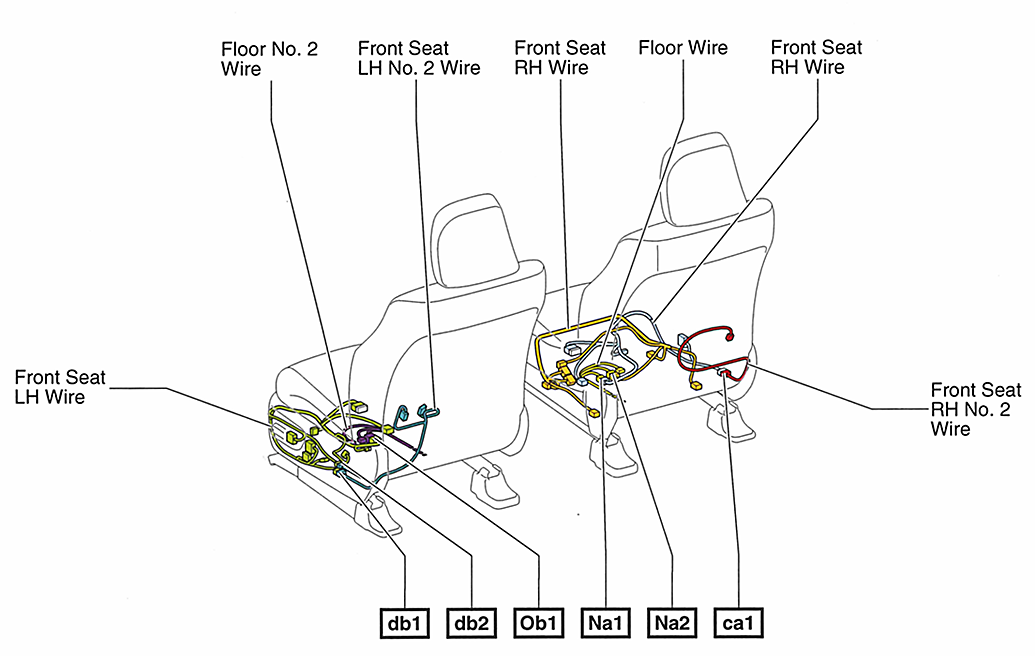

| Ca1 (4 Pin) | Under front passenger's seat. See Figure. |
| Db1 (2 Pin) | Under driver's seat. See Figure. |
| Db2 (4 Pin) | Under driver's seat. See Figure. |
| FA1 (64 Pin) | Left kick panel. See Figure. |
| FA2 (48 Pin) | Left end of dash. See Figure. |
| FA3 (Black, 6 Pin) | Left end of dash. See Figure. |
| FA4 (Yellow, 4 Pin) | Right kick pane. See Figure. |
| FA5 (Black, 6 Pin) | Right kick pane. See Figure. |
| Ff1 (22 Pin) | Rear of center console. See Figure. |
| FG1 (64 Pin) | Top left side of dash. See Figure. |
| FG2 (12 Pin) | Top left side of dash. See Figure. |
| Fm1 (4 Pin) | Rear of center console. See Figure. |
| Fn1 (5 Pin) | Center of dash. See Figure. |
| FN1 (64 Pin) | Right kick pane. See Figure. |
| FO1 (67 Pin) | Left kick panel. See Figure. |
| FO2 (Gray, 18 Pin) | Left kick panel. See Figure. |
| FS1 (25 Pin) | Left "A" pillar. See Figure. |
| Fz1 (Yellow, 4 Pin) | Right side of dash. See Figure. |
| Fz2 (Black, 2 Pin) | Center left of dash. See Figure. |
| Fz3 (Black, 12 Pin) | Rear of center console. See Figure. |
| GN1 (18 Pin) | Lower right end of dash. See Figure. |
| GN2 (67 Pin) | Lower right end of dash. See Figure. |
| GS1 (Gray, 18 Pin) | Left "A" pillar. See Figure. |
| HF1 (20 Pin) | Right kick pane. See Figure. |
| HF2 (Black, 12 Pin) | Right kick pane. See Figure. |

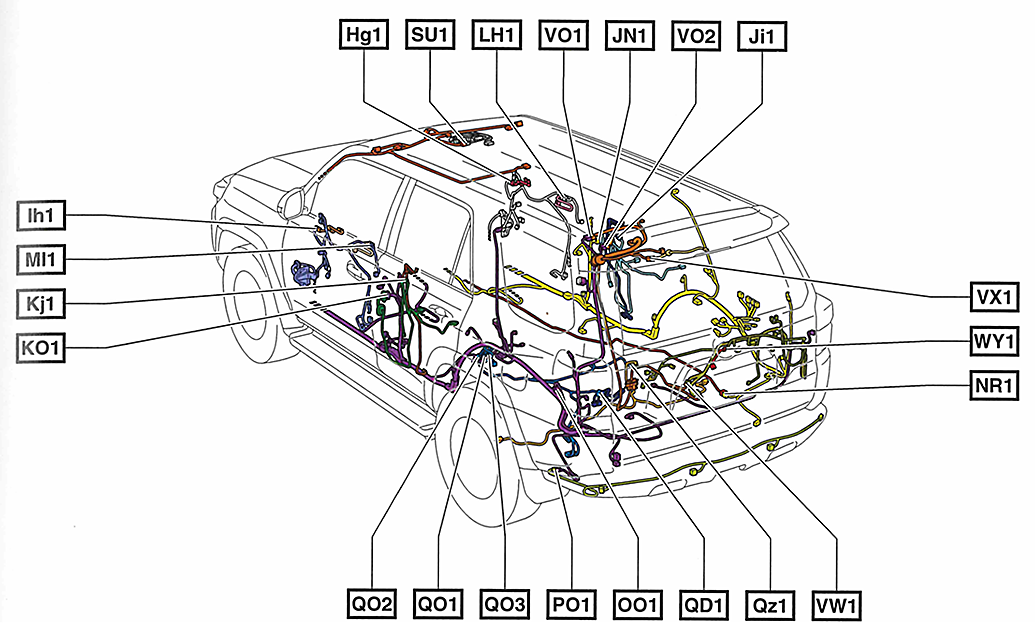

| Hg1 (14 Pin) | Right front door. See Figure. |
| HN1 (Yellow, 2 Pin) | Right kick pane. See Figure. |
| IF1 (20 Pin) | Left kick panel. See Figure. |
| IF2 (Black, 12 Pin) | Left kick panel. See Figure. |
| Ih1 (14 Pin) | Left front door. See Figure. |
| IO1 (Yellow, 2 Pin) | Left kick panel. See Figure. |
| Ji1 (10 Pin) | Right rear door. See Figure. |
| JN1 (21 Pin) | Right "B" pillar. See Figure. |
| Kj1 (10 Pin) | Left rear door. See Figure. |
| KO1 (21 Pin) | Base of left "B" pillar. See Figure. |
| LH1 (10 Pin) | Right front door. See Figure. |
| MI1 (10 Pin) | Left front door. See Figure. |
| Na1 (17 Pin) | Under front passenger's seat. See Figure. |
| Na2 (Gray, 6 Pin) | Under front passenger's seat. See Figure. |
| NR1 (Black, 1 Pin) | Rear of luggage compartment. See Figure. |
| OB1 (17 Pin) | Under driver's seat. See Figure. |
| OO1 (10 Pin) | Top rear of left rear wheel hub assembly. See Figure. |
| PO1 (6 Pin) | Left end of rear bumper. See Figure. |
| QD1 (Gray, 8 Pin) | Center front of luggage compartment. See Figure. |
| QO1 (25 Pin) | Under rear of left rear seat. See Figure. |
| QO2 (14 Pin) | Under rear of left rear seat. See Figure. |
| QO3 (4 Pin) | Under rear of left rear seat. See Figure. |
| Qz1 (Black, 4 Pin) | Center front of luggage compartment. See Figure. |
| RA1 (Black, 1 Pin) | Right rear of engine compartment. See Figure. |
| SU1 (32 Pin) | Center front of roof. See Figure. |
| VO1 (Blue, 10 Pin) | Top left "D" pillar. See Figure. |
| VO2 (22 Pin) | Top left "D" pillar. See Figure. |
| VX1 (Black, 2 Pin) | Center rear of roof. See Figure. |
| Wy1 (6 Pin) | Center of liftgate. See Figure. |
