Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|

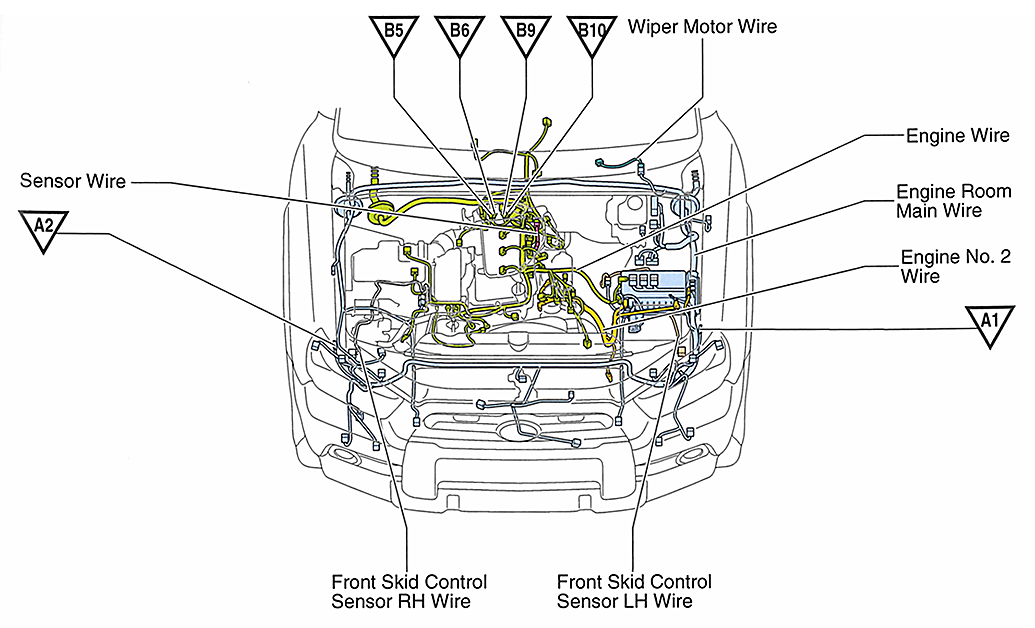

| A1 (2.7L) | Left front of engine compartment. See Figure. |

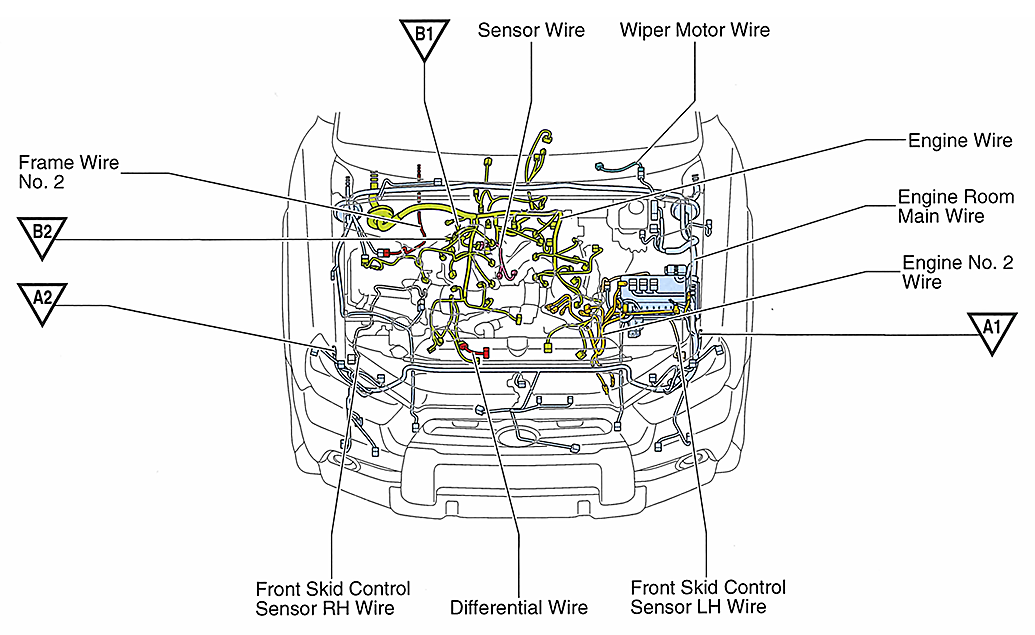

| A1 (4.0L) | Left front of engine compartment. See Figure. |
| A2 (2.7L). | Right front of engine compartment. See Figure. |
| A2 (4.0L) | Right front of engine compartment. See Figure. |
| B1 | Right rear of engine. See Figure. |
| B2 | Right rear of engine. See Figure. |
| B5 | Center rear of engine. See Figure. |
| B6 | Center rear of engine. See Figure. |
| B9 | Center rear of engine. See Figure. |
| B10 | Center rear of engine. See Figure. |

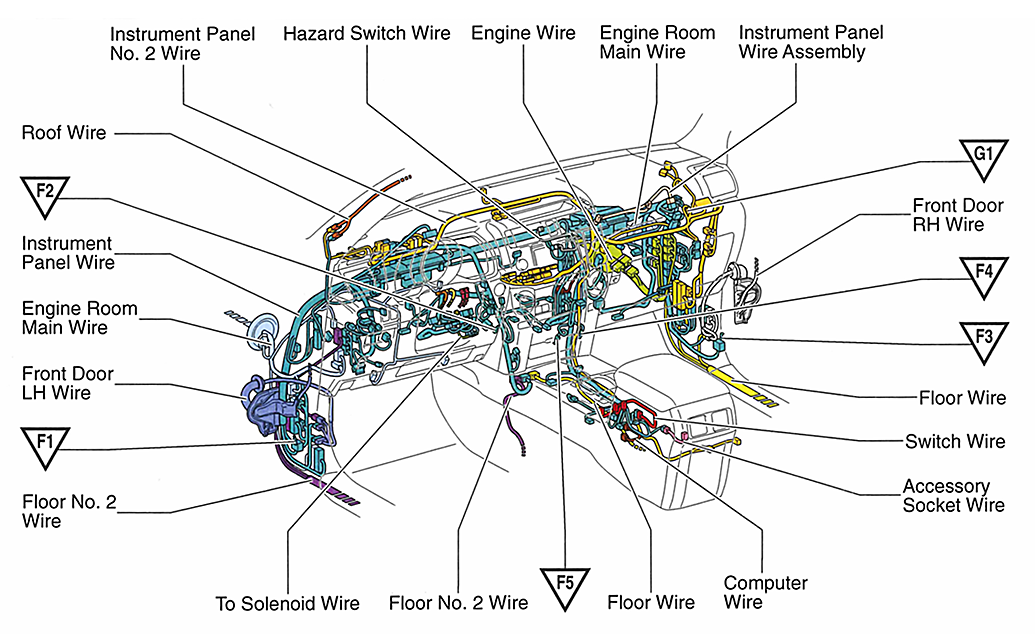

| F1 | Left kick panel. See Figure. |
| F2 | Center left of dash. See Figure. |
| F3 | Right kick panel. See Figure. |
| F4 | Lower center right of dash. See Figure. |
| F5 | Lower center of dash. See Figure. |
| G1 | Right end of dash. See Figure. |

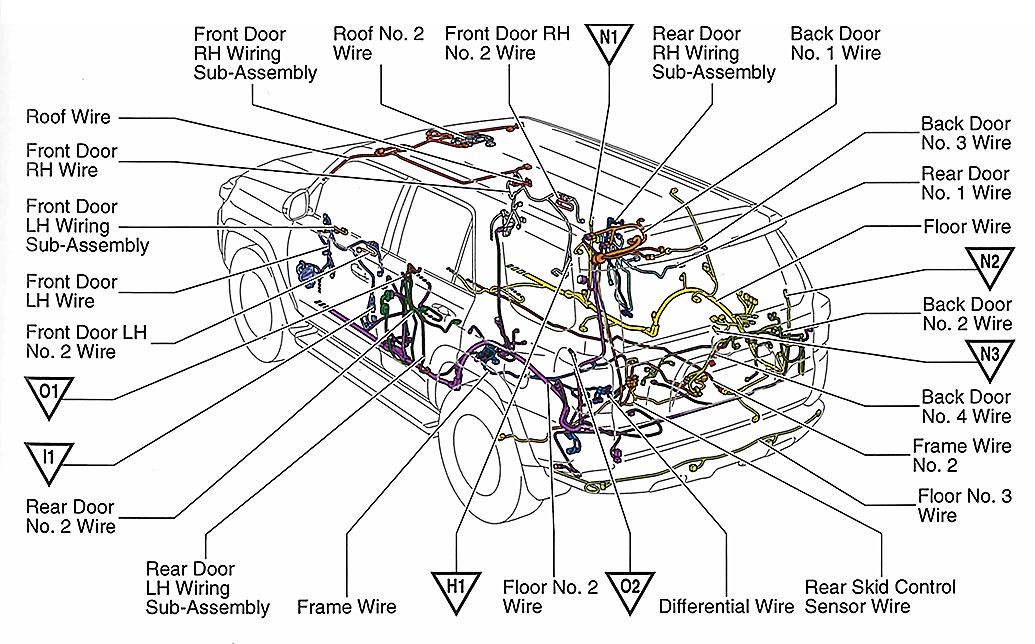

| H1 | Rear of right front door. See Figure. |
| I1 | Rear of left front door. See Figure. |
| N1 | Right "B" pillar. See Figure. |
| N2 | Base of right "D" pillar. See Figure. |
| N3 | Right front of luggage compartment. See Figure. |
| O1 | Left "B" pillar. See Figure. |
| O2 | Base of left "D" pillar. See Figure. |
