Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| A/C Amplifier Assembly | Center of dash. See Figure. |
| A/C Tube & Accessory Assembly (2.7L) | Center front of engine compartment. See Figure. |
| A/C Tube & Accessory Assembly (4.0L) | Center front of engine compartment. See Figure. |
| Back-Up Battery (Mayday Battery) | Right side of dash. See Figure. |
| Curtain Shield Airbag Assembly RH | Top of Right "D" pillar. See Figure. |
| Diode (Back-Up Light) | Right end of dash. See Figure. |
| Diode (Rear Door Courtesy Switch LH) | Front of left rear wheelwell. See Figure. |
| Diode (Rear Door Courtesy Switch RH) | Front of right rear wheelwell. See Figure. |
| Diode (Voltage Inverter) | Right end of dash. See Figure. |
| DLC 3 | Left side of dash. See Figure. |
| Front Indoor Electrical Key Antenna Assembly | Center console. See Figure. |
| Front Outside Electrical Key Antenna RH | Top rear of right front door. See Figure. |
| Front Passenger Squib Circuit | Right side of dash. See Figure. |
| Front Seat Inner Belt Assembly LH | Driver's seat. See Figure. |
| Front Seat Inner Belt Assembly RH | Under front passenger's seat. See Figure. |
| Front Seat Outer Belt Assembly LH | Base of left "B" pillar. See Figure. |
| Front Seat Outer Belt Assembly RH | Base of right "B" pillar. See Figure. |
| Front Wiper Deicer | Right rear of engine compartment. See Figure. |
| Generator (2.7L) | Right front of engine. See Figure. |
| Generator (4.0L) | Left front of engine. See Figure. |
| High Pitched Horn Assembly | Center front of engine compartment. See Figure. |
| ID Code Box | Center left of dash. See Figure. |

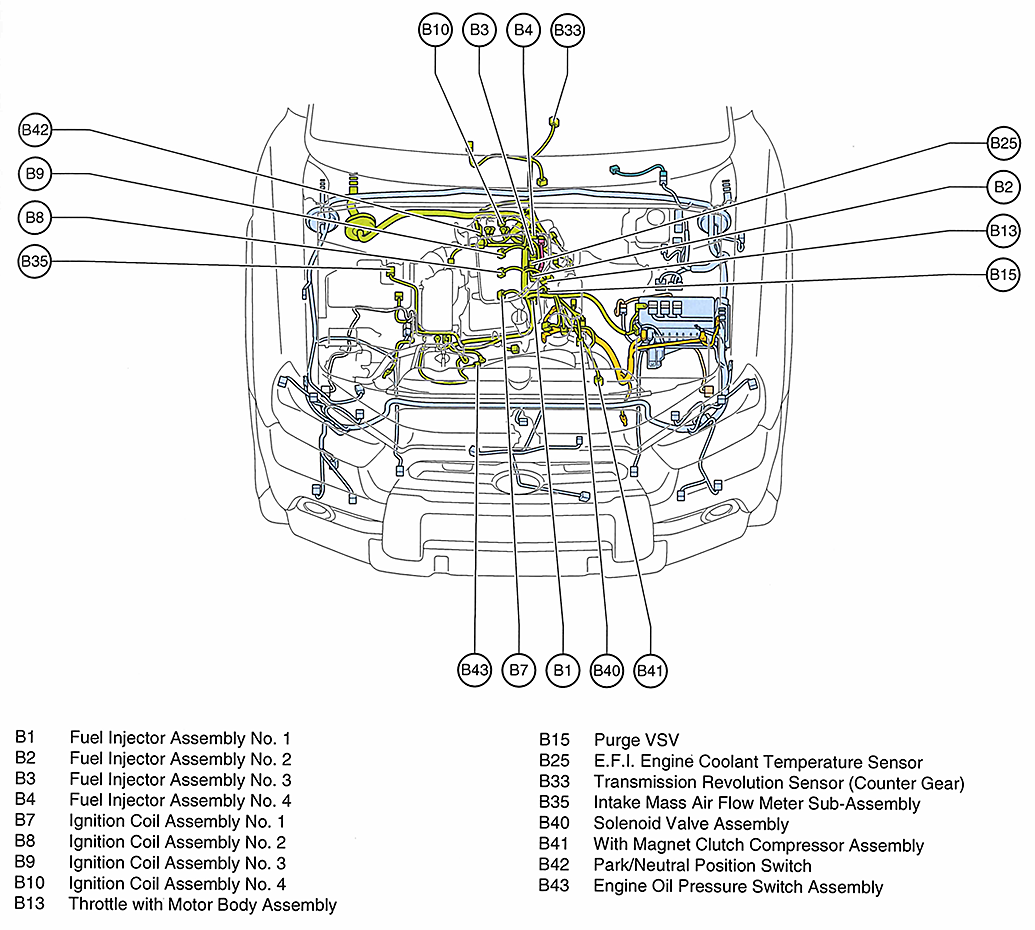

| Ignition Coil Assembly No. 1 (2.7L) | Top of engine. See Figure. |

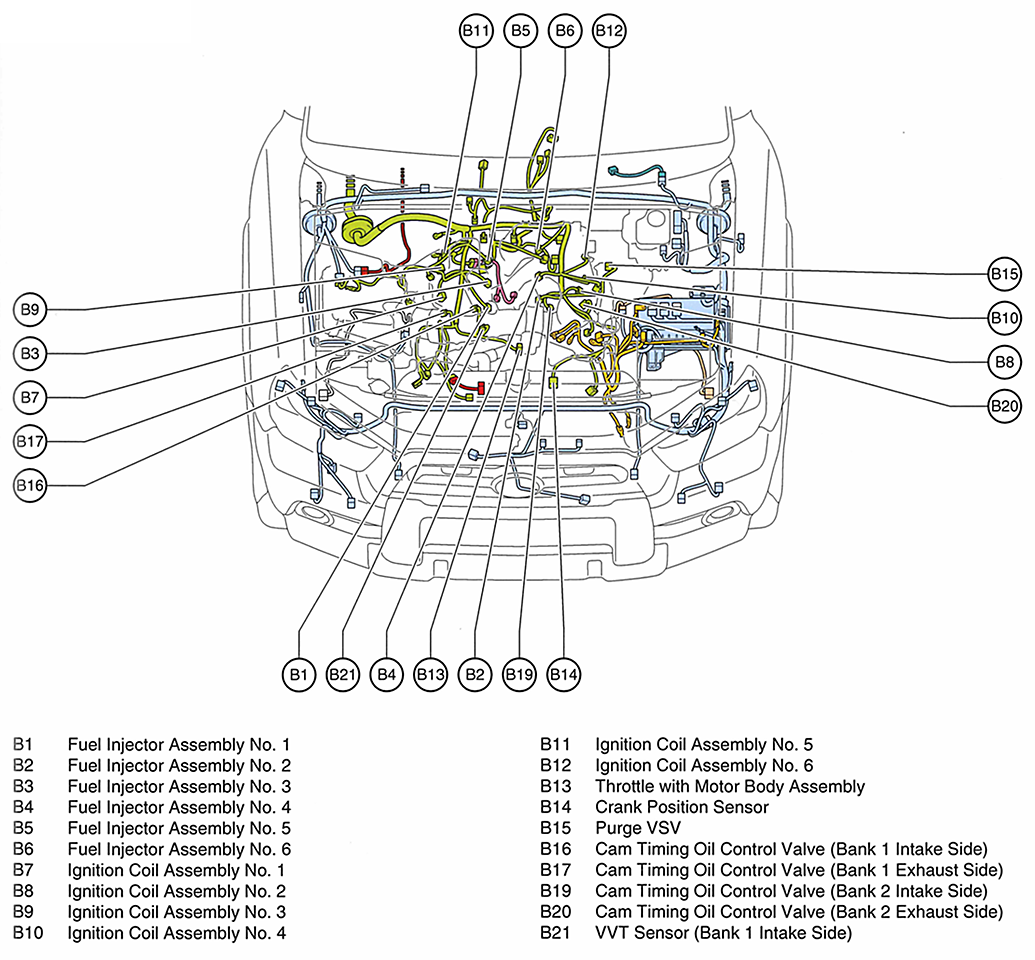

| Ignition Coil Assembly No. 1 (4.0L) | Top left of engine. See Figure. |
| Ignition Coil Assembly No. 2 (2.7L) | Top of engine. See Figure. |
| Ignition Coil Assembly No. 2 (4.0L) | Top right of engine. See Figure. |
| Ignition Coil Assembly No. 3 (2.7L) | Top of engine. See Figure. |
| Ignition Coil Assembly No. 3 (4.0L) | Top left of engine. See Figure. |
| Ignition Coil Assembly No. 4 (2.7L) | Top of engine. See Figure. |
| Ignition Coil Assembly No. 4 (4.0L) | Top right of engine. See Figure. |
| Ignition Coil Assembly No. 5 | Top left of engine. See Figure. |
| Ignition Coil Assembly No. 6 | Top right of engine. See Figure. |
| Indoor Luggage Compartment Electrical Key Antenna Assembly | Center of luggage compartment. See Figure. |
| Junction Connector A1 | Under front passenger's seat. See Figure. |
| Junction Connector A36 | Left end of dash. See Figure. |
| Junction Connector A37, A38, A39 & A40 (2.7L) | Left side of luggage compartment. See Figure. |

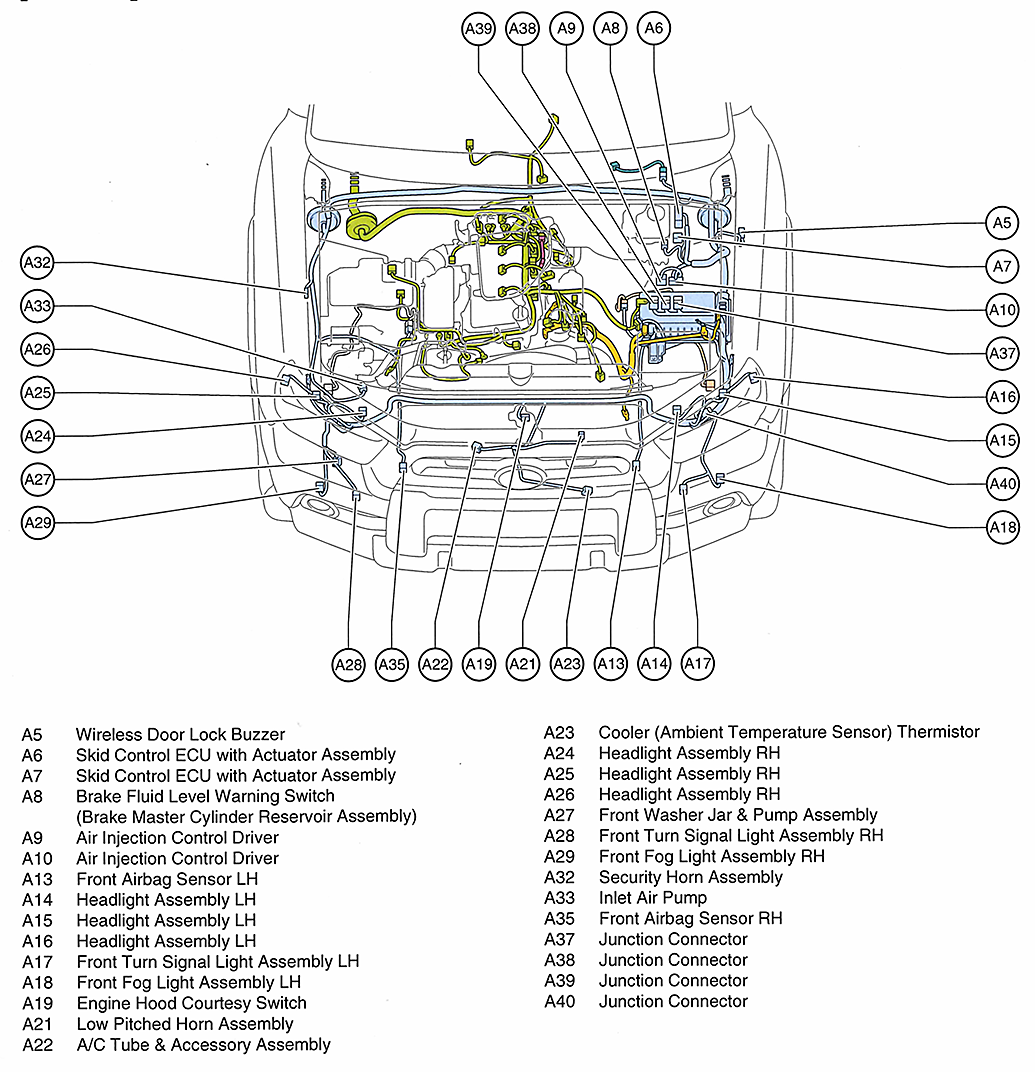

| Junction Connector A37, A38, A39 & A40 (4.0L) | Left side of engine compartment. See Figure. |
| Junction Connector B1 | Under driver's seat. See Figure. |
| Junction Connector (CAN No. 1) | Left end of dash. See Figure. |
| Junction Connector (CAN No. 2) | Right end of dash. See Figure. |
| Junction Connector F59 | Left end of dash. See Figure. |
| Junction Connector F63 | Left kick panel. See Figure. |
| Junction Connector F64 | Center left of dash. See Figure. |
| Junction Connector F65 | Right kick panel. See Figure. |
| Junction Connector F89 | Right side of dash. See Figure. |
| Junction Connector H8 | Front of right front door. See Figure. |
| Junction Connector I8 | Front of left front door. See Figure. |
| Junction Connector N22 | Above right rear wheelwell. See Figure. |
| Junction Connector O18 | Base of left "C" pillar. See Figure. |
| Junction Connector O19 & O18 | Base of left "C" pillar. See Figure. |
| Junction Connectors B48, B49, B66 & B67 | Right side of dash. See Figure. |
| Junction Connectors F55 & F56 | Left side of dash. See Figure. |
| Junction Connectors F57, F58, F60 & F83 | Right end of dash. See Figure. |
| Junction Connectors G13 & G14 | Top left side of dash. See Figure. |
| Junction Connector U7 | Overhead console. See Figure. |
| Low Pitched Horn Assembly (2.7L) | Left front of engine compartment. See Figure. |
| Low Pitched Horn Assembly (4.0L) | Center front of engine compartment. See Figure. |
| Mirror Heater LH | Driver's door mirror. |
| Mirror Heater RH | Front passenger's door mirror. |

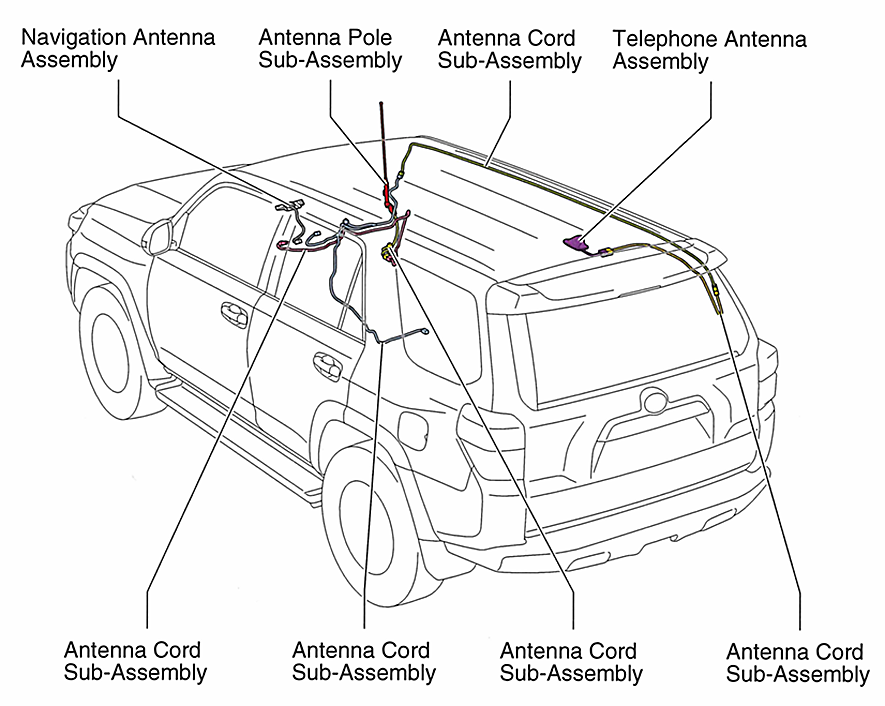

| Navigation Antenna Assembly | Center front of roof. See Figure. |

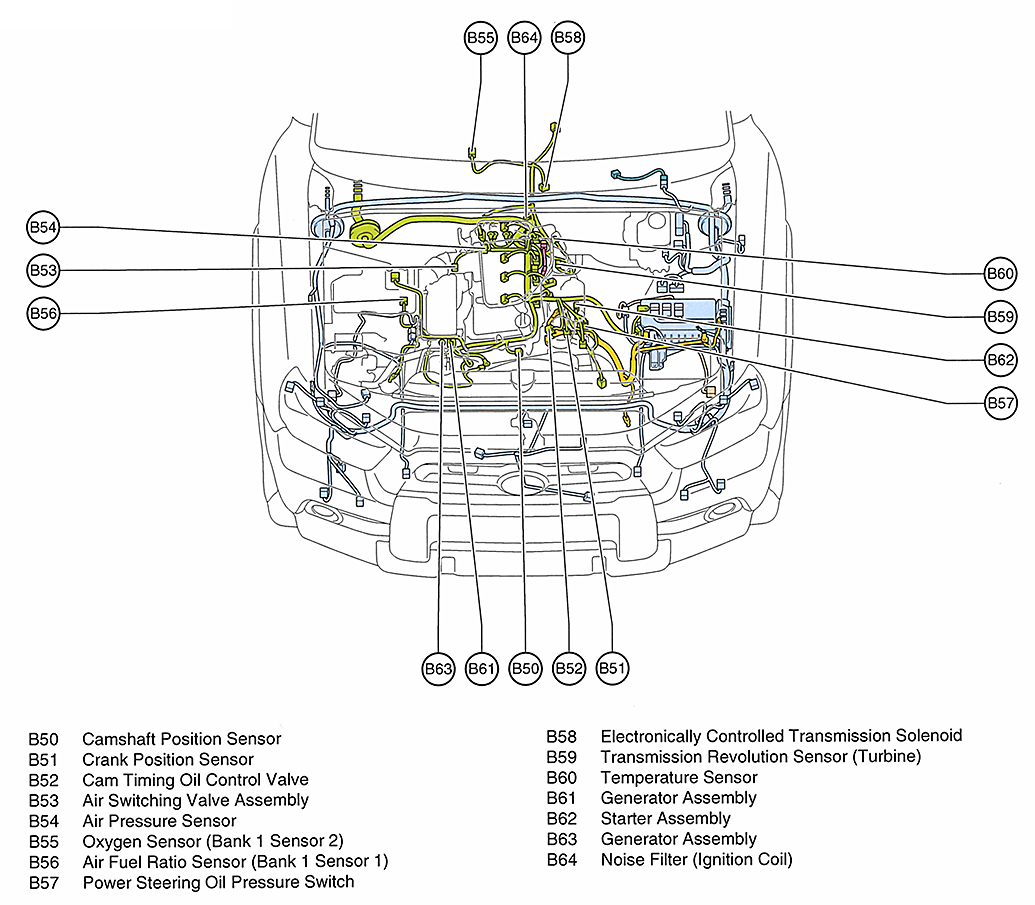

| Noise Filter (Ignition Coil) | Rear of engine. See Figure. |
| Option Connector (Remote Engine Start) | Right end of dash. See Figure. |
| Outside Luggage Electrical Key Antenna | Center rear of luggage compartment. See Figure. |
| Quick Heater Assembly | Center left of dash. See Figure. |
| Radio Assembly | Center of dash. See Figure. |
| Rear Indoor Electrical Key Antenna Assembly | Base of left "C" pillar. See Figure. |
| Rear Television Camera Assembly | Center of tailgate. See Figure. |
| Rear Window Defogger | Rear window. See Figure. |
| Seat Heater Control Sub-Assembly LH | Under Driver's seat. See Figure. |
| Seat Heater Control Sub-Assembly RH | Under front passenger seat. See Figure. |
| Security Horn Assembly (2.7L) | Right front of engine compartment. See Figure. |
| Security Horn Assembly (4.0L) | Right side of engine compartment. See Figure. |
| Side Airbag Squib Circuit LH | Under driver's seat. See Figure. |
| Side Airbag Squib Circuit RH | Front passenger's seat. See Figure. |
| Spiral Cable Sub-Assembly | Top of steering column. See Figure. |
| Stereo Component Amplifier Assembly | Right side of cargo area. See Figure. |
| Stereo Component Tuner Assembly | Rear end of center console. See Figure. |
| Telephone Antenna Assembly | Top center rear of roof. See Figure. |
| Transponder Key Amplifier | Right side of steering column. See Figure. |
| Turn Signal Flasher Assembly | Left side of dash. See Figure. |
| Voltage Inverter Assembly | Right side of cargo area. See Figure. |
