Emission Control System (3UR-FE) (Inspection)
›
Emission Control System
›
System Diagram
›
System Diagram
System Diagram

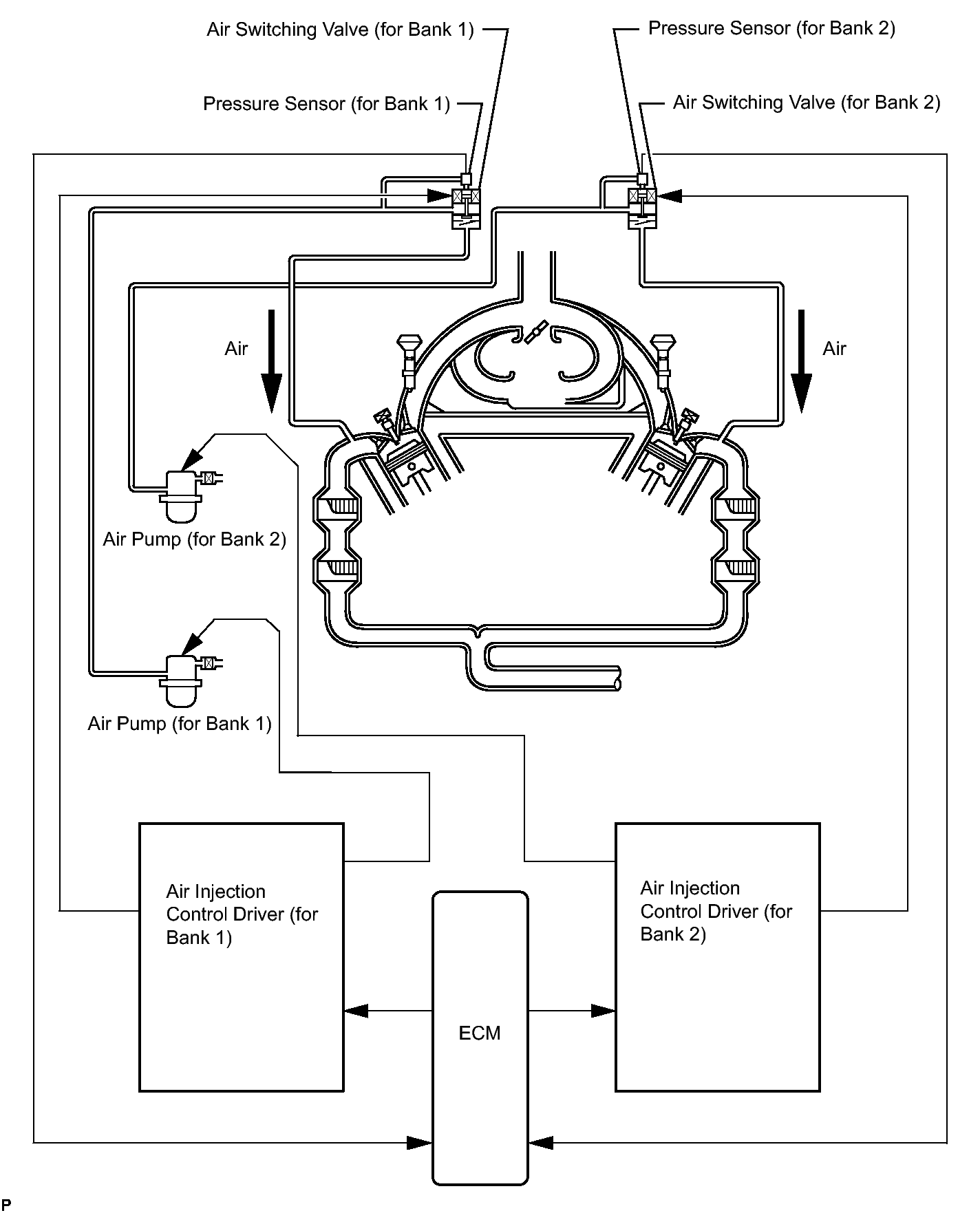

SECONDARY AIR INJECTION CONTROL SYSTEM DIAGRAM
Fig 1: Emission Control - Secondary Air Injection Control System Diagram
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

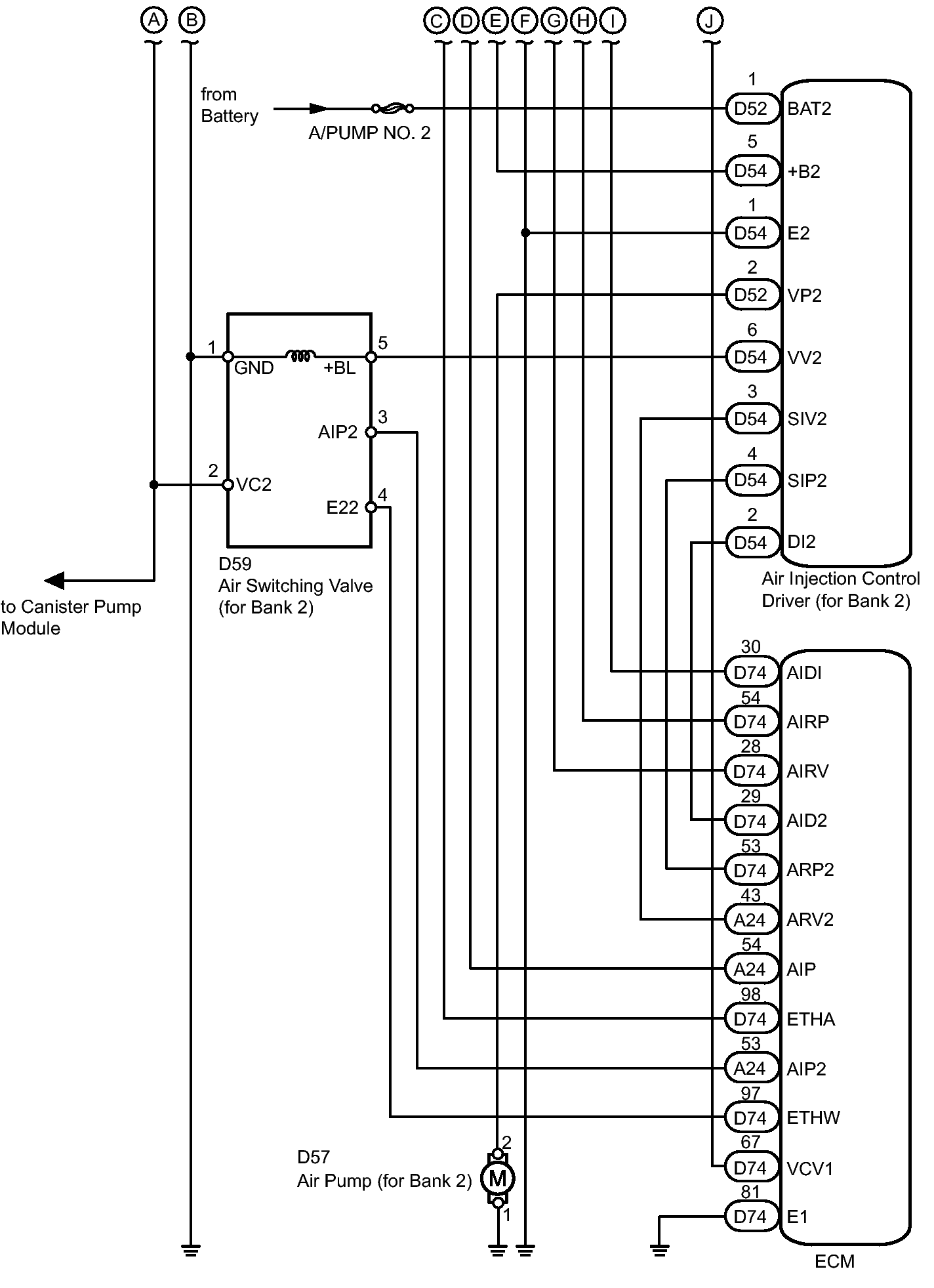

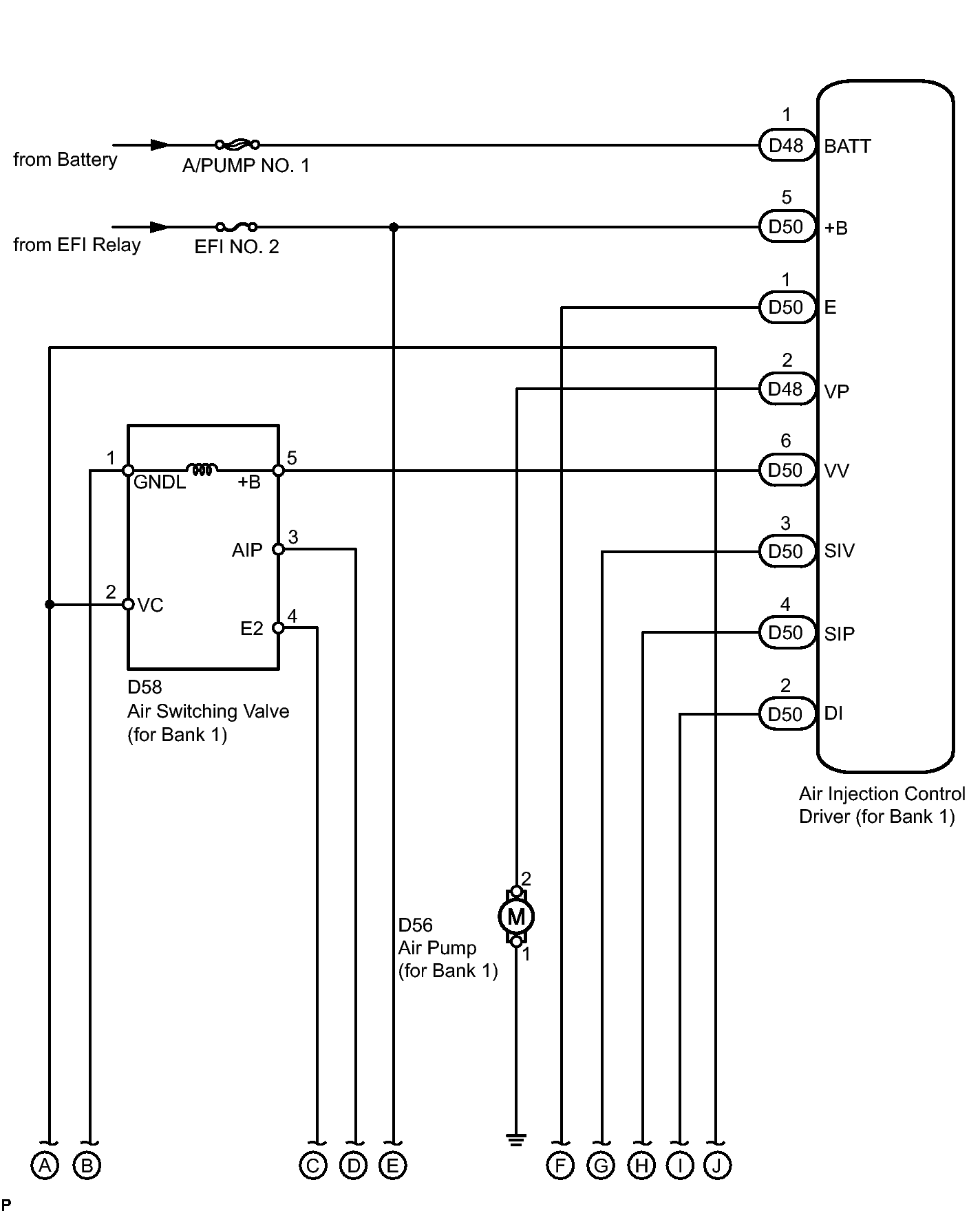

SECONDARY AIR INJECTION SYSTEM WIRING DIAGRAM
Fig 2: Emission Control - Secondary Air Injection System Wiring Diagram (1 Of 2)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 3: Identifying Canister Pump Module
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

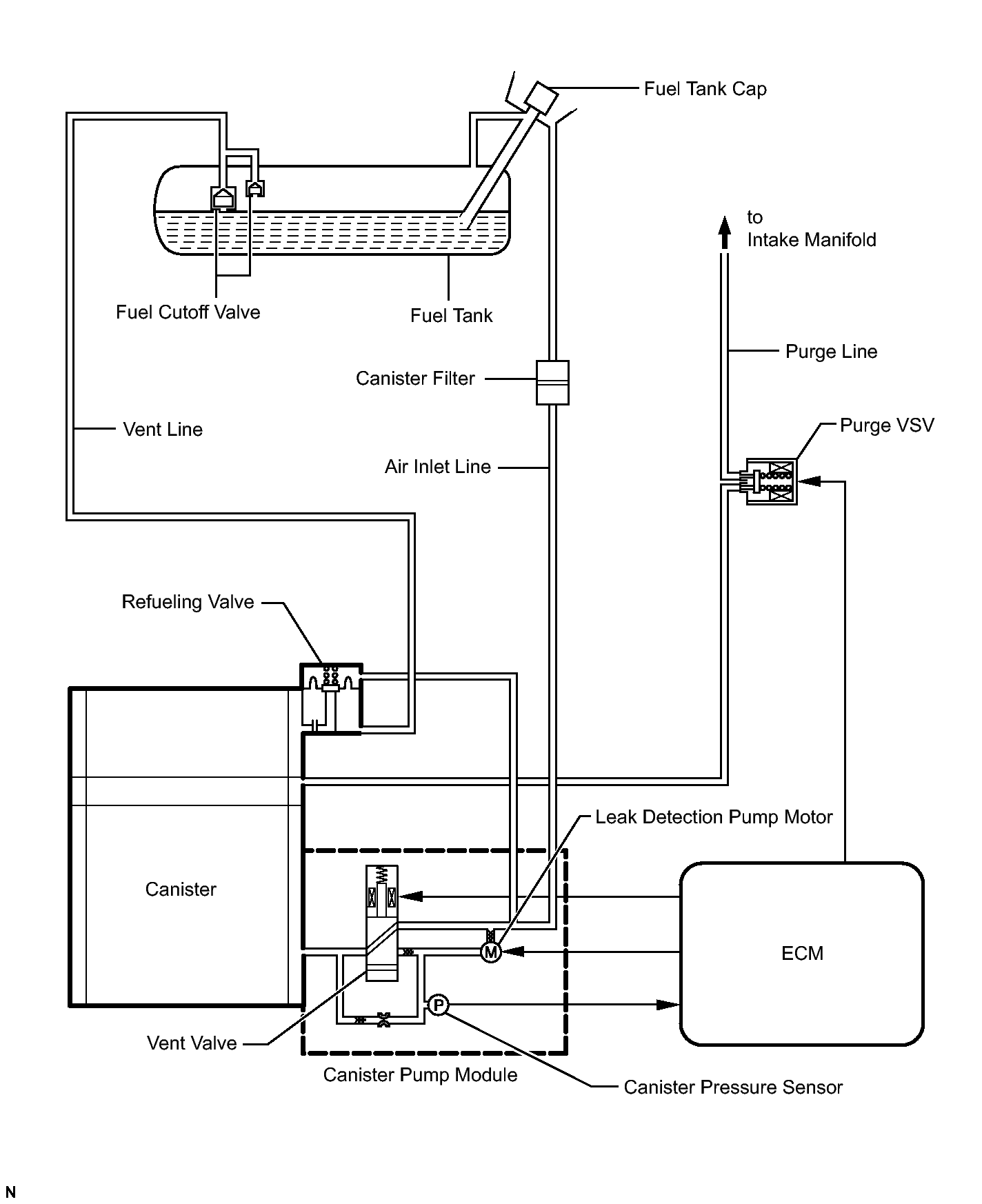

EVAP CONTROL SYSTEM DIAGRAM
Fig 4: EVAP Control System Diagram
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

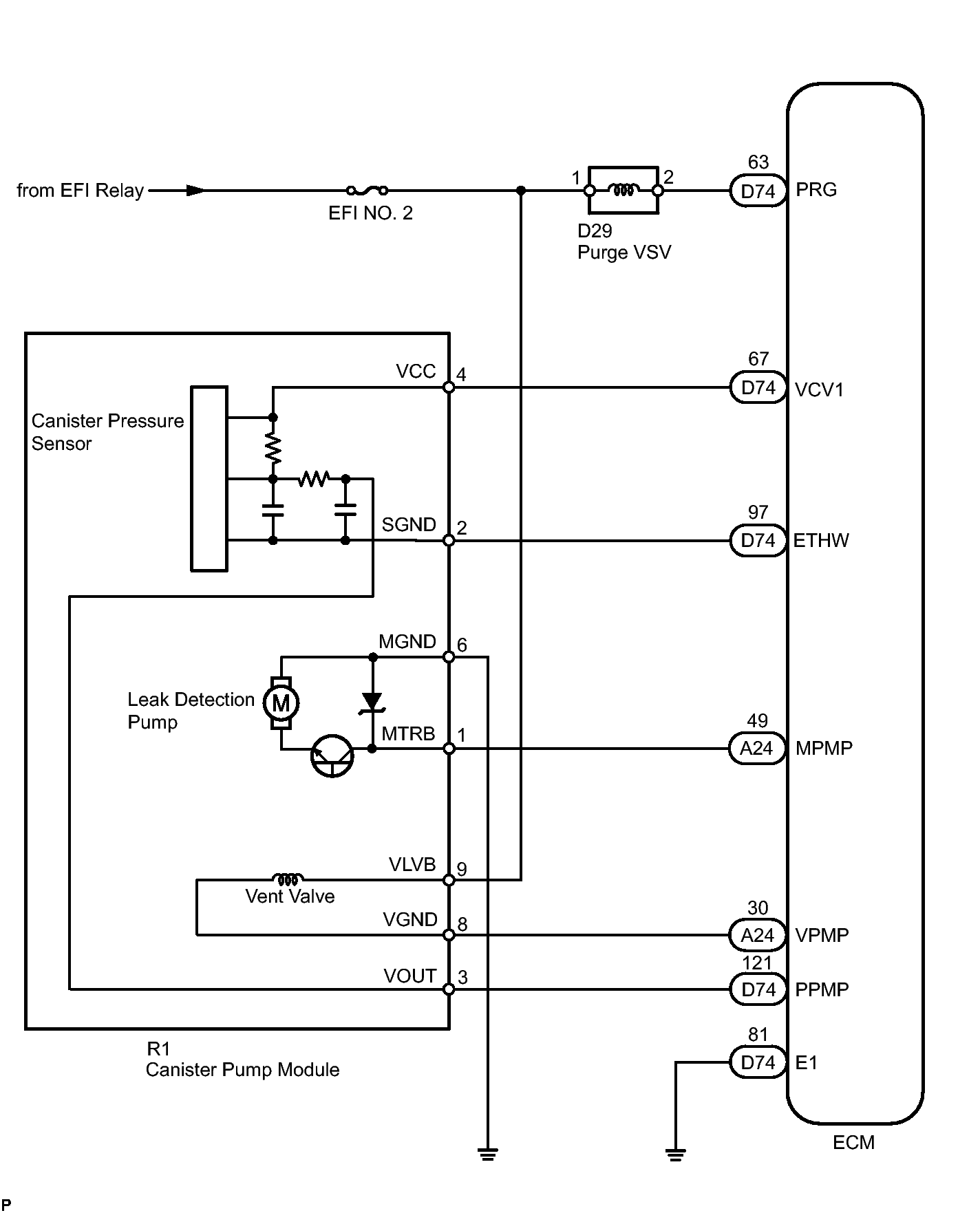

EVAP SYSTEM WIRING DIAGRAM
Fig 5: EVAP System Wiring Diagram
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
