System Diagram

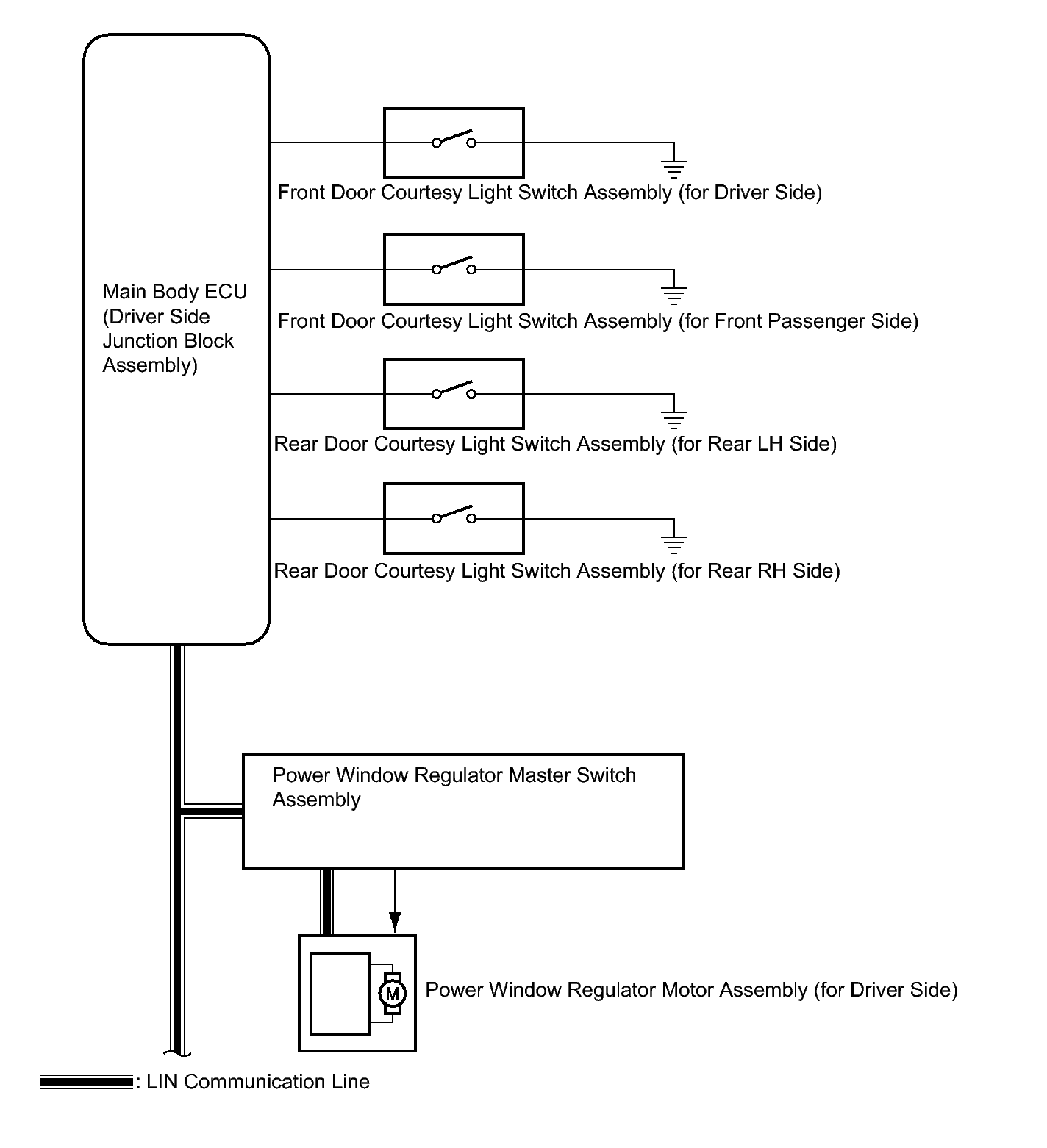

Fig 1: Identifying Power Window Control System Diagram (1 Of 2)
GTY249203Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

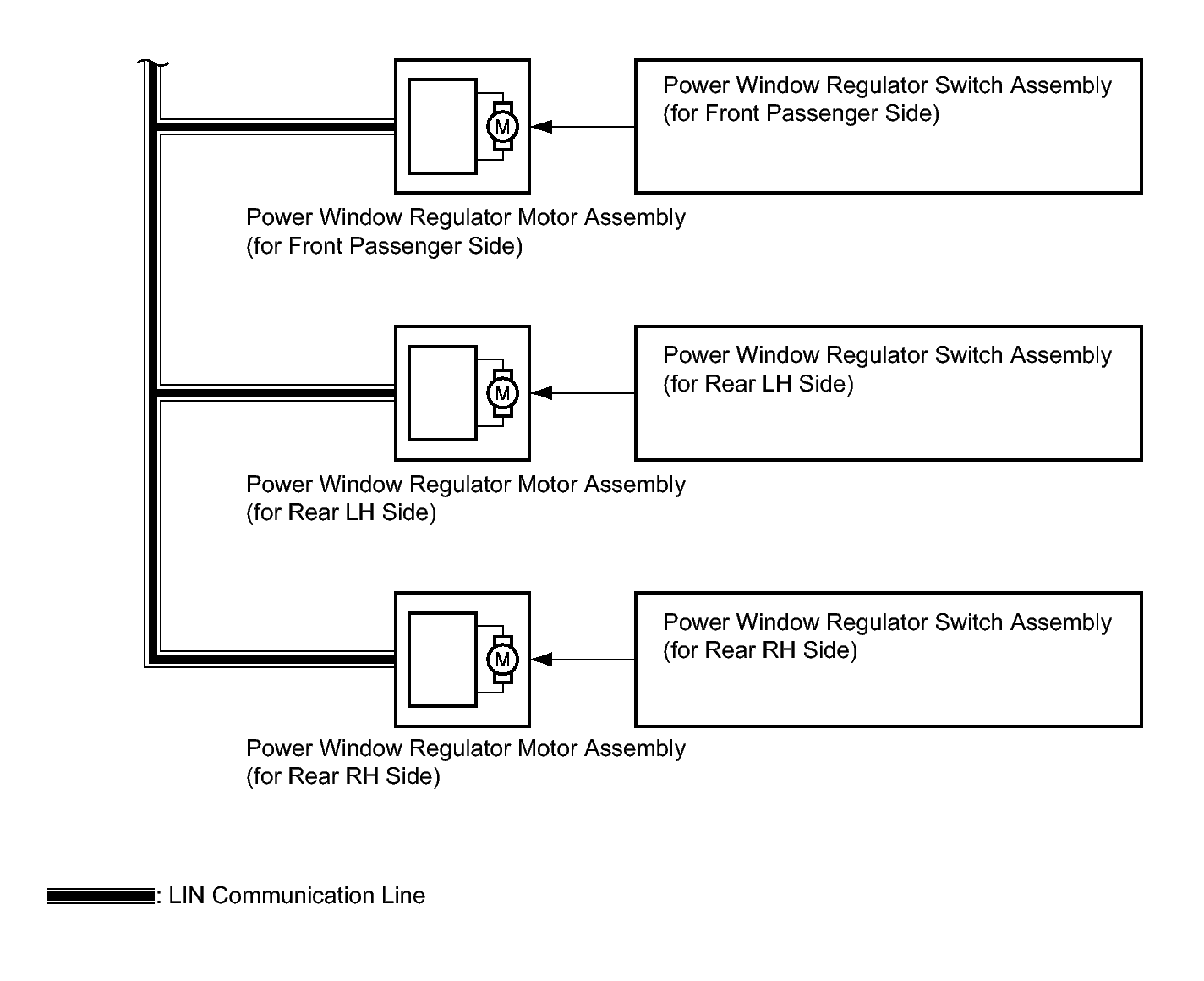

Fig 2: Identifying Power Window Control System Diagram (2 Of 2)
GTY249708Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
COMMUNICATION TABLE

Transmitting ECU Receiving ECU Signal Communication Method
Power window regulator master switch assembly Power window regulator motor assembly (for driver side) Power window auto up and down signal LIN
  • Power window regulator motor assembly (for front passenger side)
  • Power window regulator motor assembly (for rear LH side)
  • Power window regulator motor assembly (for rear RH side)
Power window remote up and down signal LIN
Main body ECU (driver side junction block assembly)
  • Power window regulator motor assembly (for driver side)
  • Power window regulator motor assembly (for front passenger side)
  • Power window regulator motor assembly (for rear LH side)
  • Power window regulator motor assembly (for rear RH side)
Power window operation permission signal LIN
