Overview - ATF Circuit
Overview - ATF Circuit

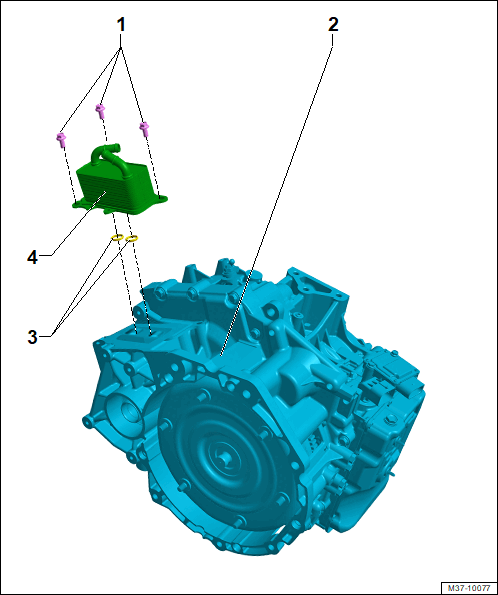

Fig 1: Exploded View Of ATF Circuit
Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.
Bolts
25 Nm
Transmission
O-Rings
Quantity: 2
Replace after removing
ATF Cooler
Removing and Installing. Refer to
ATF COOLER, REMOVING AND INSTALLING
.
