Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

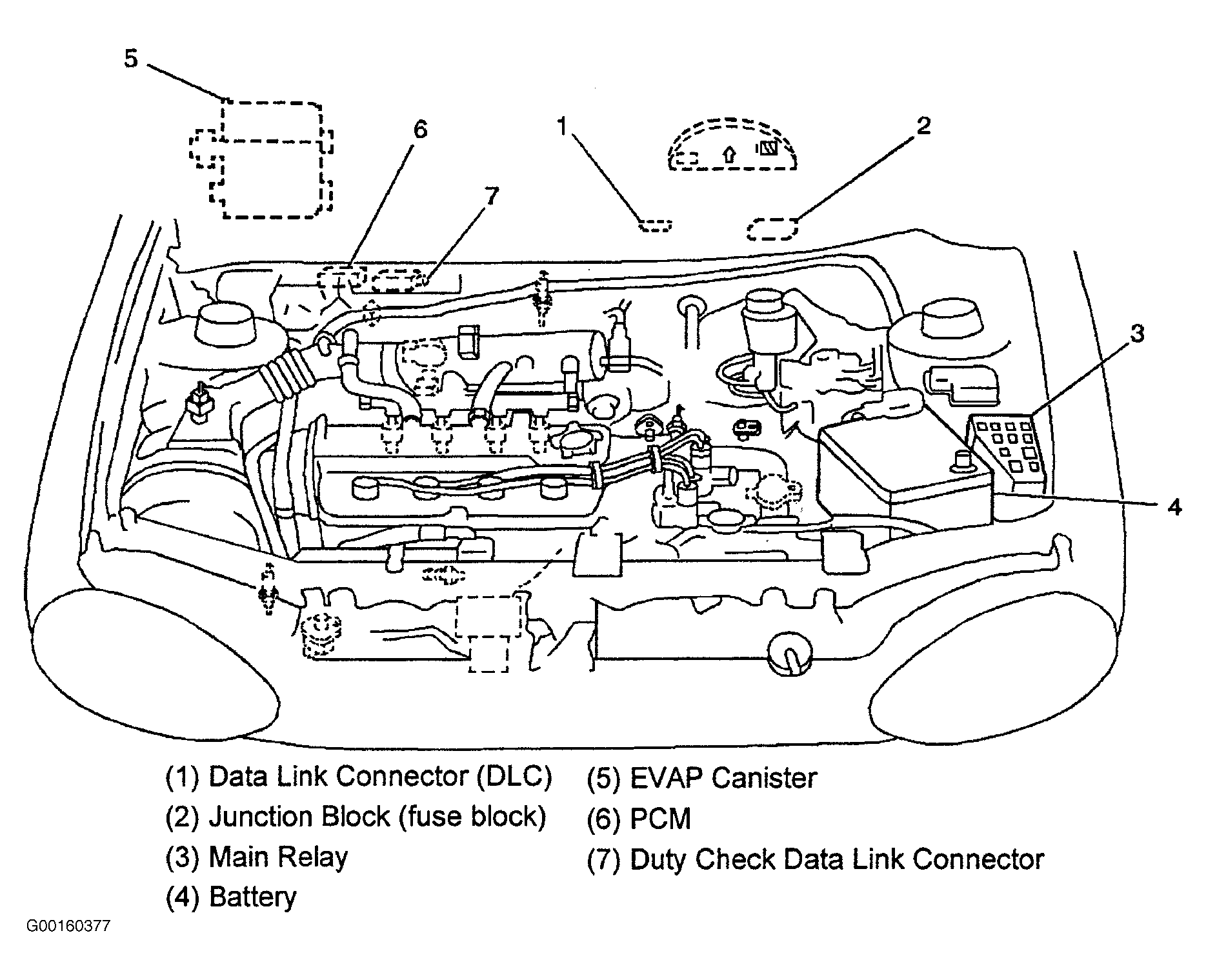

| Data Link Connector (DLC) | Below Driver Side Of Instrument Panel, Near Center Console. Fig 1 |

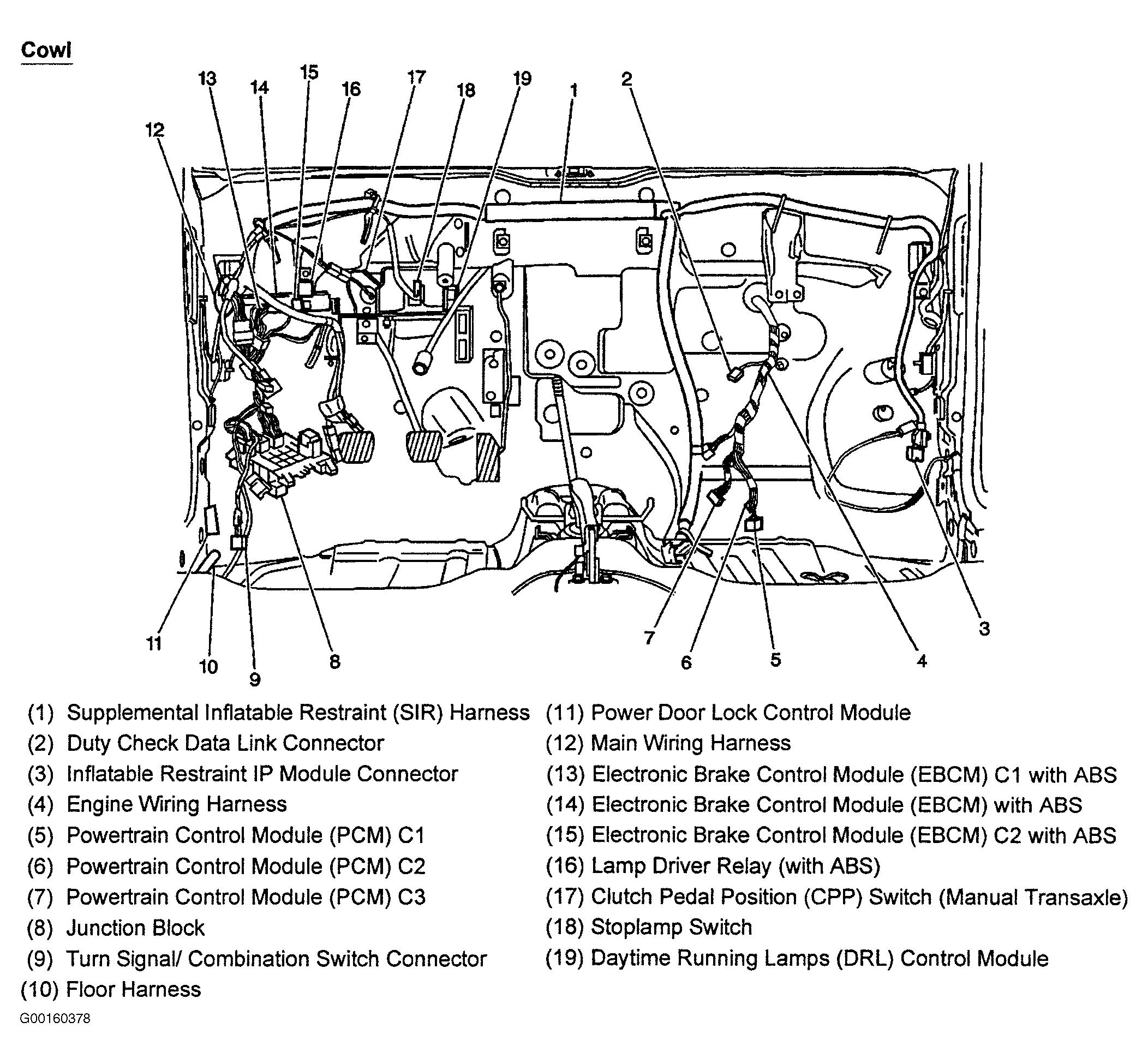

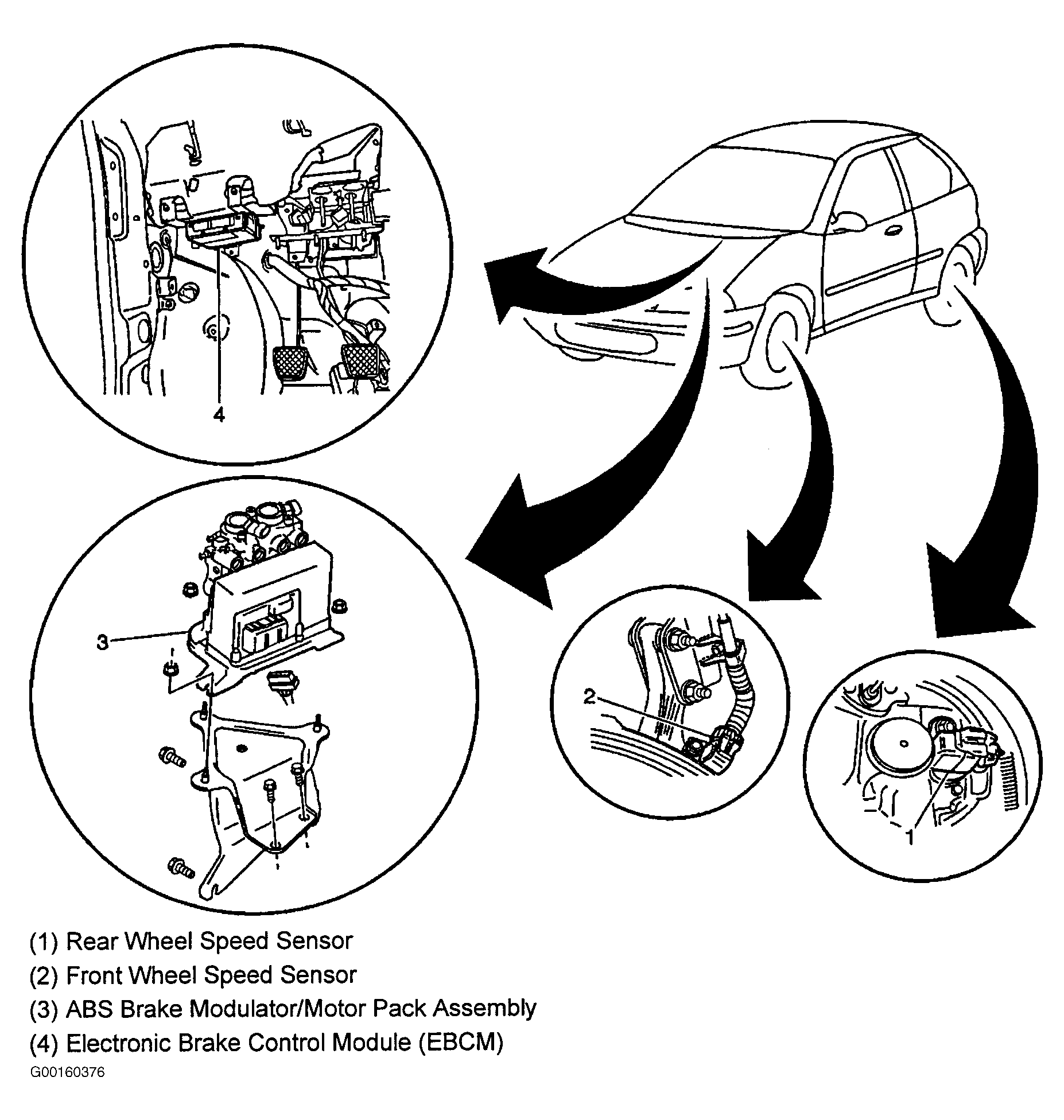

| Electronic Brake Control Module (EBCM) | Behind Driver Side Of Instrument Panel, Above Junction Block. Fig 2 |
| Junction Block | Passenger Side Of Instrument Panel, In Passenger Front Door Opening. Fig 3 |

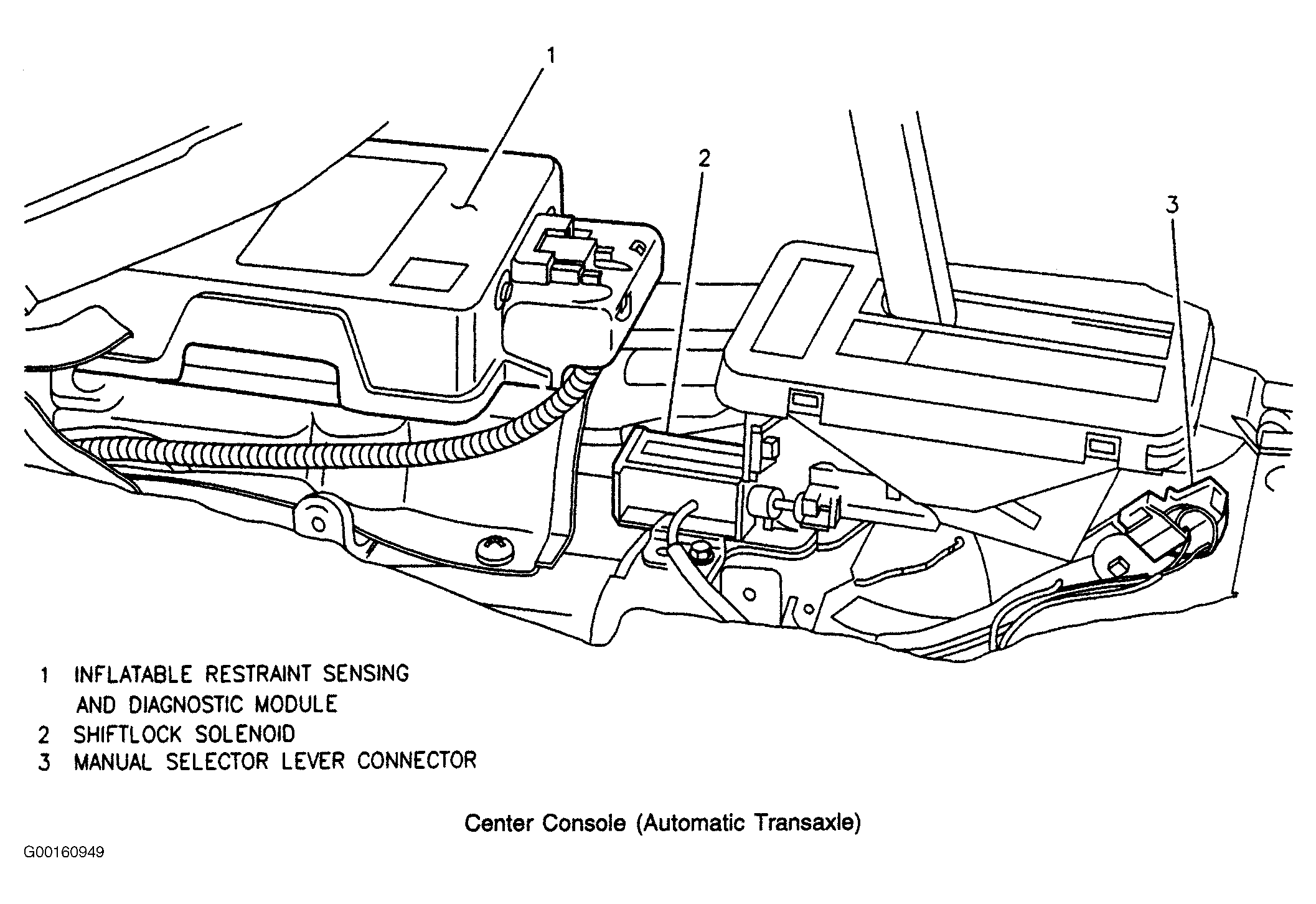

| Inflatable Restraint Sensing And Diagnostic Module (SDM) | Center Of Console. Fig 4 |
| Powertrain Control Module (PCM) | Passenger Side Of Instrument Panel, Near Glove Box. Fig 5 |

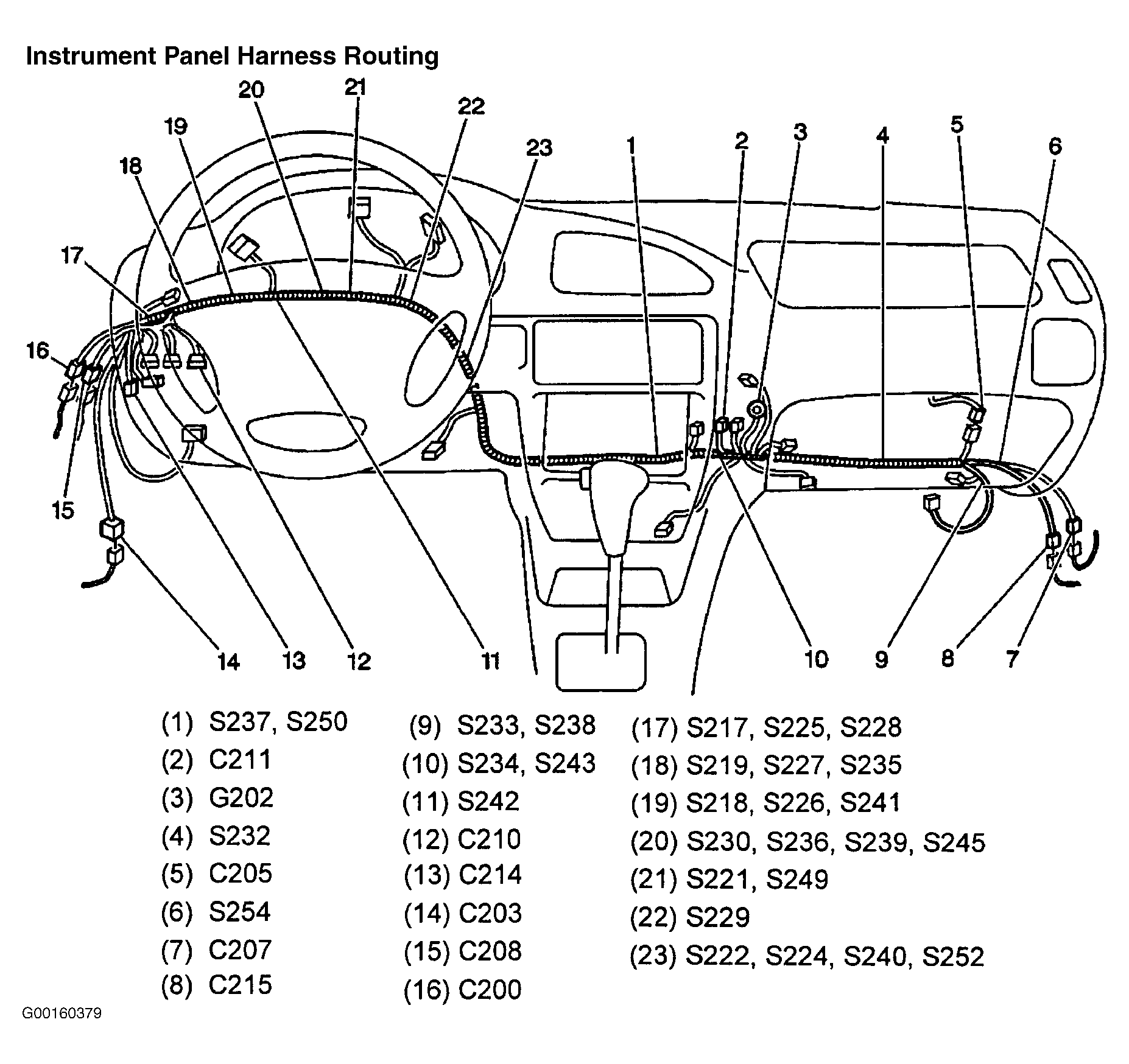

| C200 (12 Terminals) | Main Harness To Instrument Panel Harness, Behind Passenger Side Of Instrument Panel Near Junction Block. Fig 6 |
| C205 (12 Terminals) | Instrument Panel Harness To Engine Harness, Behind Passenger Side Of Instrument Panel Near PCM. |
| C210 (5 Terminals) | SDM Harness To Instrument Panel Harness, Behind Driver Side Of Instrument Panel Near Junction Block. Fig 6 |
| G105 (VIN 6) | Center Rear Of Engine, On Intake Manifold. |
| G203 | Junction Block Case Ground, Under Passenger Side Of Instrument Panel. |
| S222 | Instrument Panel Harness, Near DLC Breakout. Fig 6 |
| S235 | Instrument Panel Harness, Near C200 Breakout. Fig 6 |

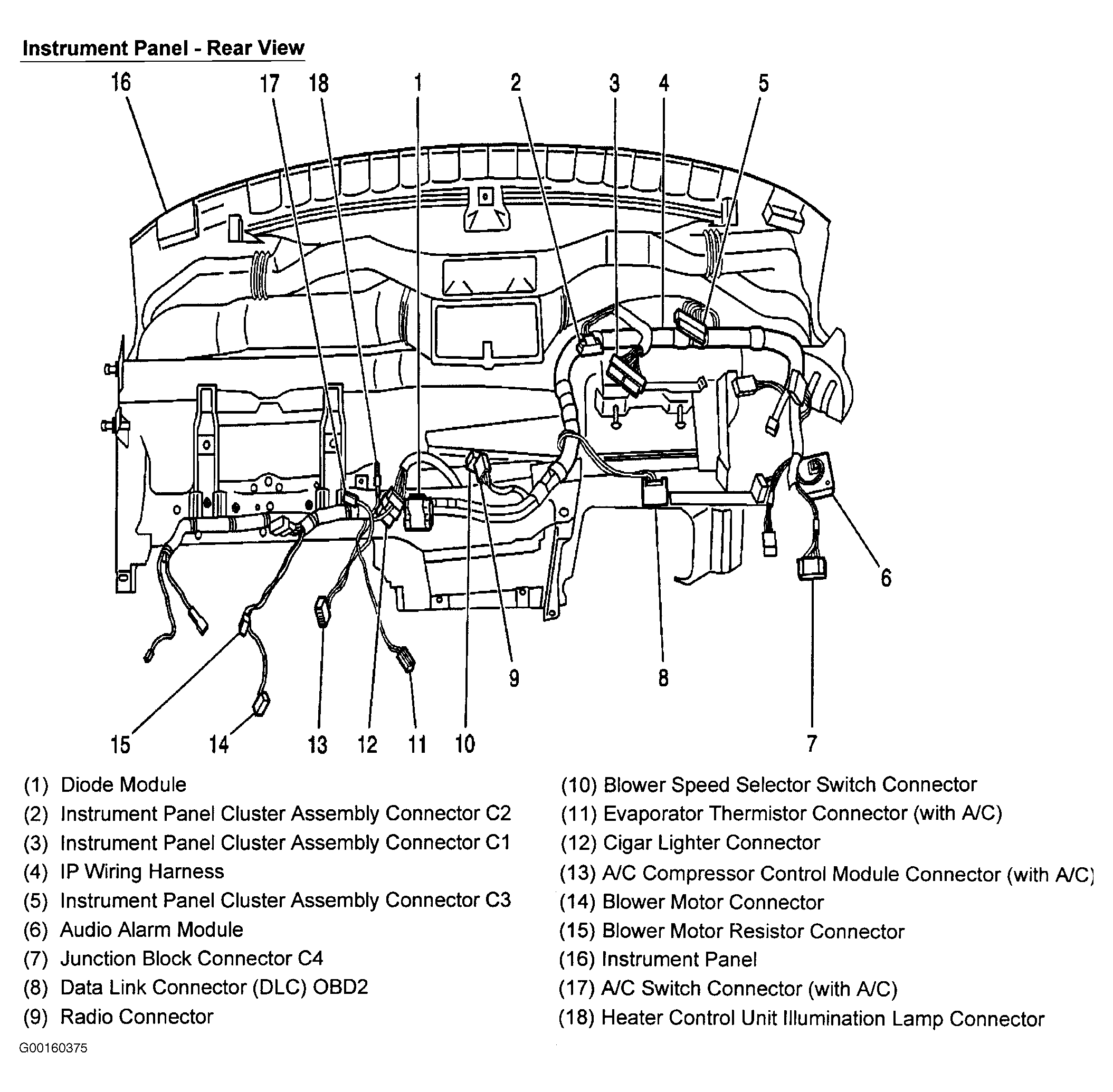

| S236 | Instrument Panel Harness, Near Instrument Cluster C3 Breakout. Fig 6 |
| S237 | Instrument Panel Harness, Near Radio Connector Breakout. Fig 6 |
| S240 | Instrument Panel Harness, Near DLC Breakout. Fig 6 |
| S245 | Instrument Panel Harness, Near Instrument Cluster C3 Breakout. Fig 6 |
| S249 | Instrument Panel Harness, Near Instrument Cluster C2 Breakout. Fig 6 |
