Bottom UNDERHOOD Compartment Fuse Block
NOTE:

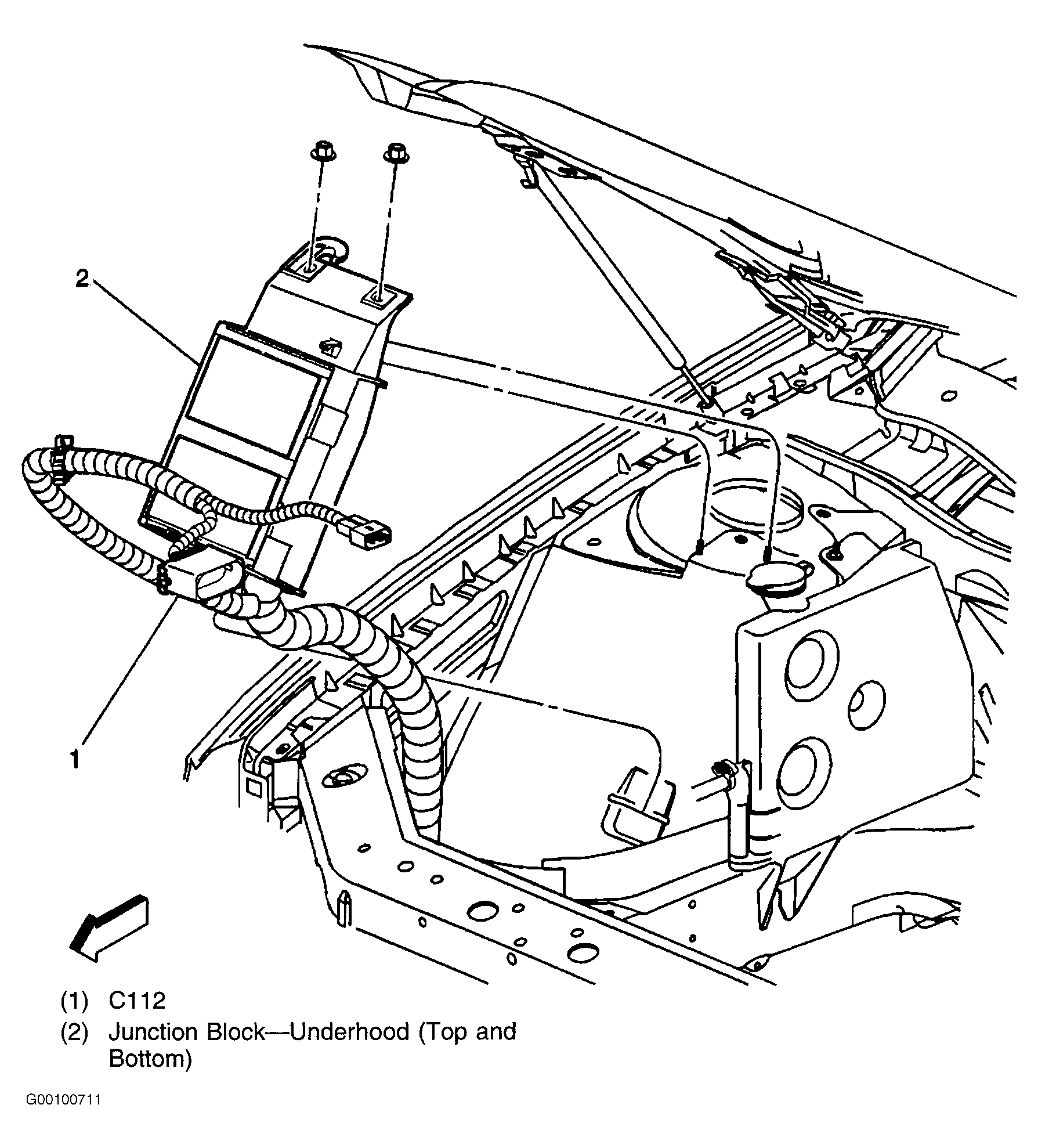

Bottom underhood compartment fuse box is located on passenger's side of engine compartment. See Figure.
UNDERHOOD BOTTOM FUSE BLOCK CIRCUIT IDENTIFICATION (2004) (1 OF 2)
| Relays | Usage |
|---|---|
| FAN CONT #3 RELAY | Secondary Cooling Fan (Passenger's Side) |
| FAN CONT #2 RELAY | Cooling Fan Control Relay |
| FANT CONT #1 RELAY | Primary Cooling Fan (Driver's Side) |
| IGN RELAY | Ignition Relay |
| A/C CMPR RELAY | HVAC Compressor |
UNDERHOOD BOTTOM FUSE BLOCK CIRCUIT IDENTIFICATION (2004) (2 OF 2)
| Fuses | Usage |
|---|---|
| IGN SW | Ignition Switch |
| RT I/P #3 | Rear Defogger, Audio System |
| U/HOOD #2 | Ignition Relay, AIR Pump |
| COOLING FANS | Cooling fans (Battery) |
| FAN CONT #2 & #3 | Relays #2 & #3 |
| FAN CON #1 | Cooling Fan Control Relays #1 |
| FUEL INJ | Fuel Injectors |
| TRANS SOL | Transmission Solenoids |
| A/C RLY (COIL) | HVAC Control Relay |
| ENG DEVICES | Canister Purge Solenoid, Mass Air Flow Sensor (MAF), AIR Pump Relay & Valve Control |
| DFI MDL | Direct Fire Ignition Module |
| OXY SEN | Oxygen Sensors (Pre and Post Converter) |
