ESC Connector Input/Output

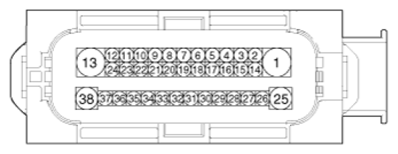

CONNECTOR TERMINALS REFERENCE CHART
| Connector Terminal | Specification | Remark | |
|---|---|---|---|
| No | Description | ||
| 29 | IGNITION1 (+) | High level of wake up voltage : 4.5V < V < 16.0V Low level of wake up voltage : V < 2.4V Max. current : I < 50mA |
|
| 25 | POS. BATTERY 1.(SOLENOID) | Over voltage range : 17.0 ± 0.5V Operating voltage range : 10.0 ± 0.5V < V < 16.0 ± 0.5V Low voltage range : 7.0 ± 0.5V < V < 9.5 ± 0.5V Max. current : I < 40A Max. leakage current : I < 0.25mA |
|
| 1 | POS. BATTERY 2.(MOTOR) | Operating voltage range: 10.0 ± 0.5V < V < 16.0 ± 0.5V Rush current : I < 110A Max current : I < 40A Max leakage current : I < 0.25mA |
|
| 38 | GROUND | Rated current : I < 550mA Max. current: I < 40A |
|
| 13 | PUMP MOTOR GROUND | Rush current : I < 110A Max current : I < 40A |
|
| 11 | SENSOR GROUND | Rated current : I < 250mA | |
| 4 | SENSOR POWER | Max current Capability : I < 250mA Max voltage : V_BAT1 -0.8V |
|
| 22 | PARKING BRAKE SWITCH | Input voltage (Low) : V < 2V Input voltage (High) : V > 6V Max input current : I < 5mA |
|
| 35 | CLUTCH SWITCH (M/T Only) | ||
| 28 | SENSOR FRONT RIGHT OUTPUT | External pull up resistance :1 KΩ < R Output duty :50 ± 20% |
|
| 17 | SENSOR REAR RIGHT OUTPUT | ||
| 10 | ESC ON/OFF SWITCH | Input voltage (Low) : V < 2V Input voltage (High) : V > 6V Max input current:I < 3mA |
|
| 37 | DBC SWITCH | ||
| 15 | R SWITCH | ||
| 23 | BRAKE LIGHT SWITCH | ||
| 9 | BRAKE SWITCH | ||
| 14 | CAN BUS LINE (LOW) | Max. Input current : I < 10mA | |
| 26 | CAN BUS LINE (HIGH) | ||
| 18 | SENSOR FRONT LEFT POWER | Output voltage : V_BAT1 -0.6v ~ V_BAT1 -1.1V Output current : Max 30mA |
|
| 34 | SENSOR FRONT RIGHT POWER | ||
| 19 | SENSOR REAR LEFT POWER | ||
| 33 | SENSOR REAR RIGHT POWER | ||
| 31 | SENSOR FRONT LEFT SIGNAL | Input current LOW : 5.9 ~ 8.4mA Input current HIGH :11.8 ~ 16.8mA Frequency range :1 ~ 2500Hz Input duty : 50 ± 20% |
Typ. 7mA Typ. 14mA |
| 21 | SENSOR FRONT RIGHT SIGNAL | ||
| 32 | SENSOR REAR LEFT SIGNAL | ||
| 20 | SENSOR REAR RIGHT SIGNAL | ||
| 12 | CAN SENSOR LINE (HIGH) | Max. input current : I < 10mA | |
| 24 | CAN SENSOR LINE (LOW) | ||
| 8 | DBC RELAY DRIVE | Max. input current : I < 180mA Max. output low voltage : V < 1.2V |
|
