System Tests: Notes
NOTE:
Before starting system tests, perform preliminary check, see PRELIMINARY CHECK

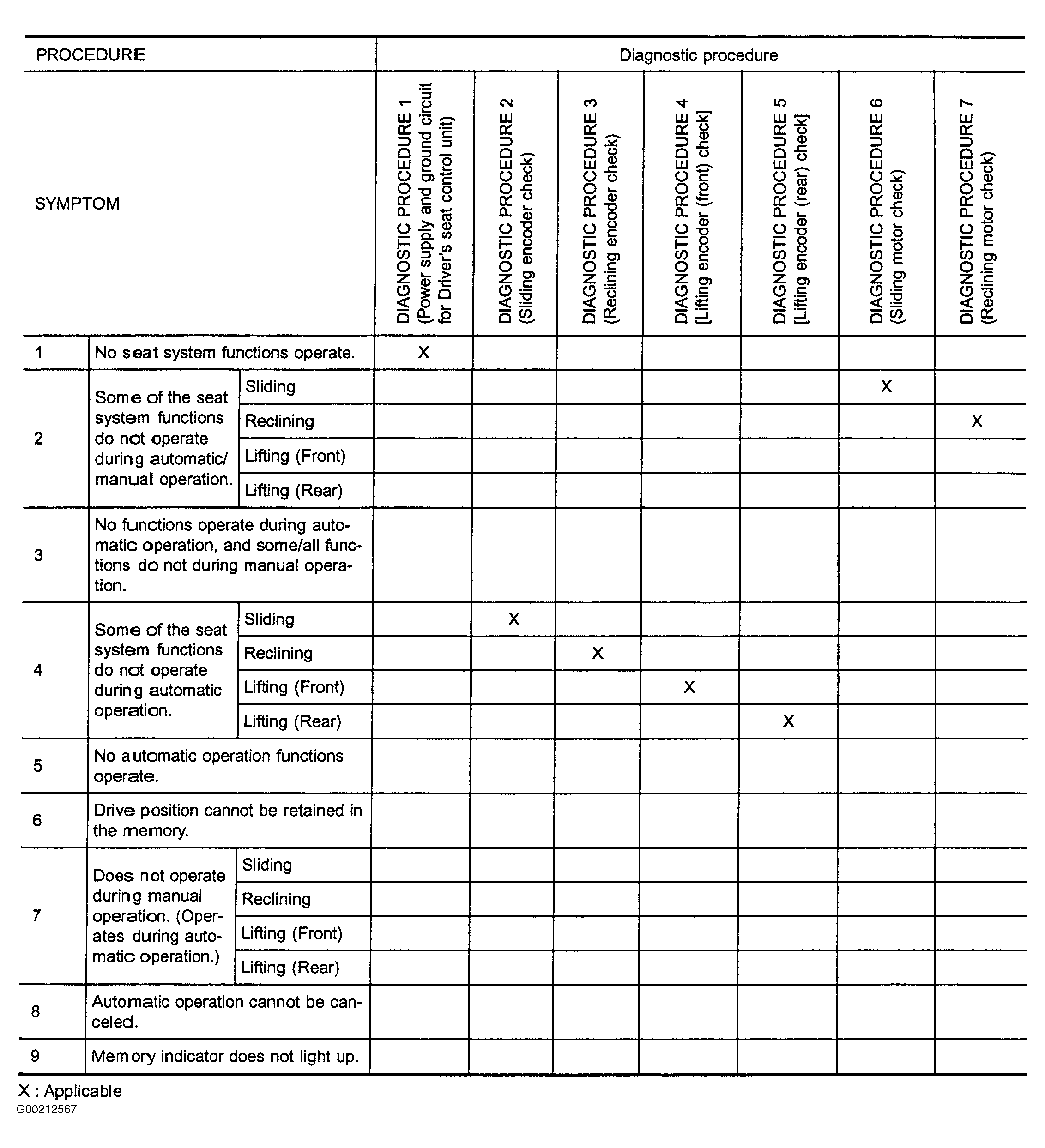

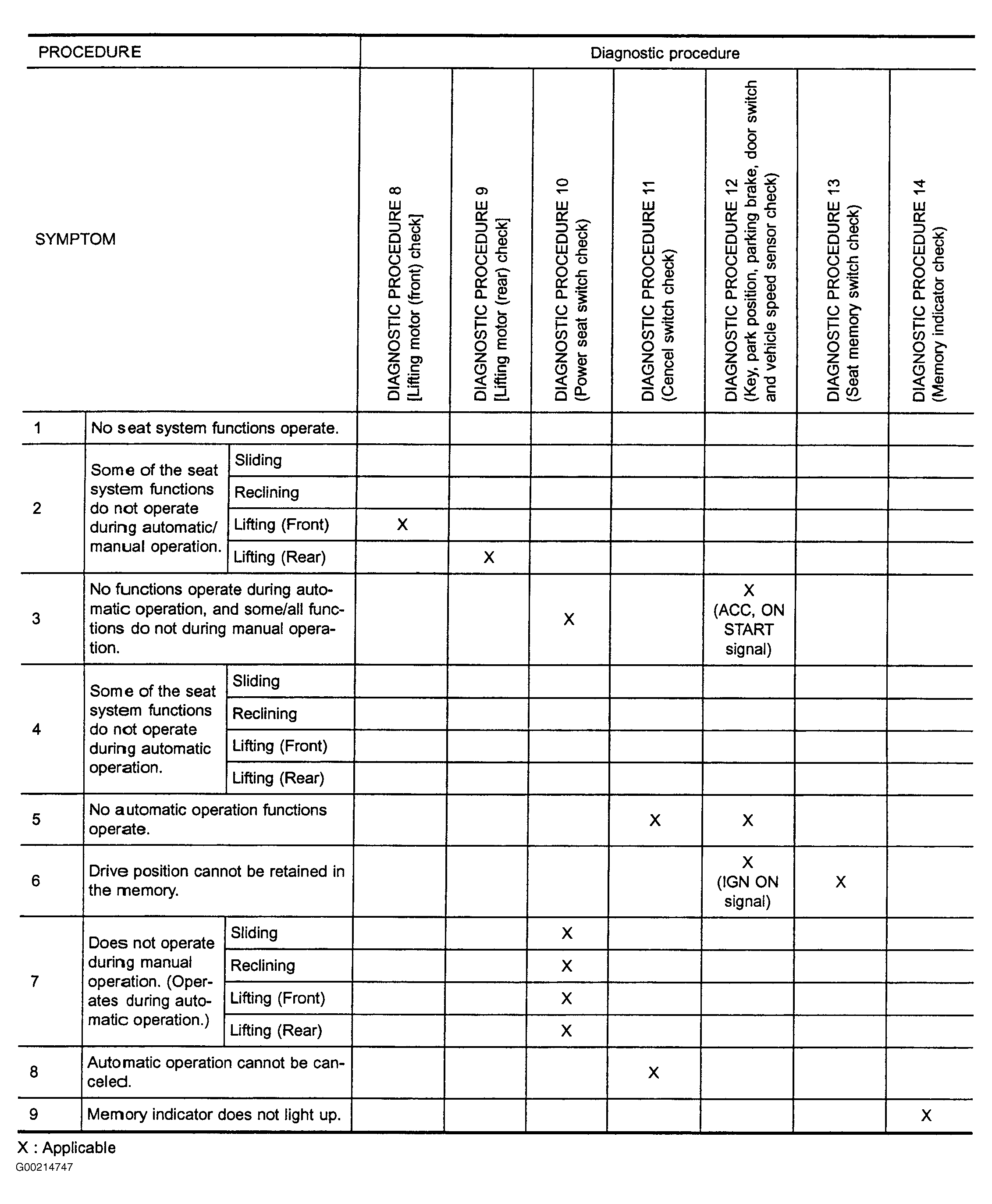

. Symptom numbers in the symptom chart correspond with those of preliminary check.
NOTE:
For Diagnostic Procedure 1 (Power supply and ground circuit for Driver's seat control unit), see DIAGNOSTIC PROCEDURE 1 (POWER SUPPLY & GROUND CIRCUIT FOR DRIVER'S SEAT CONTROL UNIT)
, for Diagnostic Procedure 2 (Sliding encoder check, see DIAGNOSTIC PROCEDURE 2 (SLIDING ENCODER CHECK)
, for Diagnostic Procedure 3 (Reclining encoder check), see DIAGNOSTIC PROCEDURE 3 (RECLINING ENCODER CHECK)
, for Diagnostic Procedure 4 (Lifting encoder (front) check), see DIAGNOSTIC PROCEDURE 4 (LIFTING ENCODER (FRONT) CHECK)
, for Diagnostic Procedure 5 (Lifting encoder (rear) check), see DIAGNOSTIC PROCEDURE 5 (LIFTING ENCODER (REAR) CHECK)
, for Diagnostic Procedure 6 (Sliding motor check), see DIAGNOSTIC PROCEDURE 6 (SLIDING MOTOR CHECK)
, for Diagnostic Procedure 7 (Reclining motor check), see DIAGNOSTIC PROCEDURE 7 (RECLINING MOTOR CHECK)
, for Diagnostic Procedure 8 (Lifting motor (front) check), see DIAGNOSTIC PROCEDURE 8 (LIFTING MOTOR (FRONT) CHECK)
, for Diagnostic Procedure 9 (Lifting motor (rear) check), see DIAGNOSTIC PROCEDURE 9 (LIFTING MOTOR (REAR) CHECK)
, for Diagnostic Procedure 10 (Power seat switch check), see DIAGNOSTIC PROCEDURE 10 (POWER SEAT SWITCH CHECK)
, for Diagnostic Procedure 11 (Cancel switch check), see DIAGNOSTIC PROCEDURE 11 (CANCEL SWITCH CHECK)
, for Diagnostic Procedure 12 (Key, park position, parking brake, door switch and vehicle speed sensor check), see DIAGNOSTIC PROCEDURE 12 (KEY, DETENTION, STOP LAMP, PARKING BRAKE, DOOR SWITCH & VEHICLE SPEED SENSOR CHECK)
, for Diagnostic Procedure 13 (Seat memory switch check), see DIAGNOSTIC PROCEDURE 13 (MEMORY SEAT SWITCH CHECK)
, for Diagnostic Procedure 14 (Memory indicator check), see DIAGNOSTIC PROCEDURE 14 (MEMORY INDICATOR CHECK)
and for Seatback Heating Unit Check, see SEATBACK HEATING UNIT CHECK
.
