No Trouble Code
DIAGNOSIS:
ABS warning light circuit is shorted.
TROUBLE SYMPTOM:
- ABS warning light remains on.
- NO TROUBLE CODE displayed on the select monitor.
NOTE:
When the ABS warning light is OFF and "NO TROUBLE CODE" is displayed on the select monitor, the system is in normal condition.

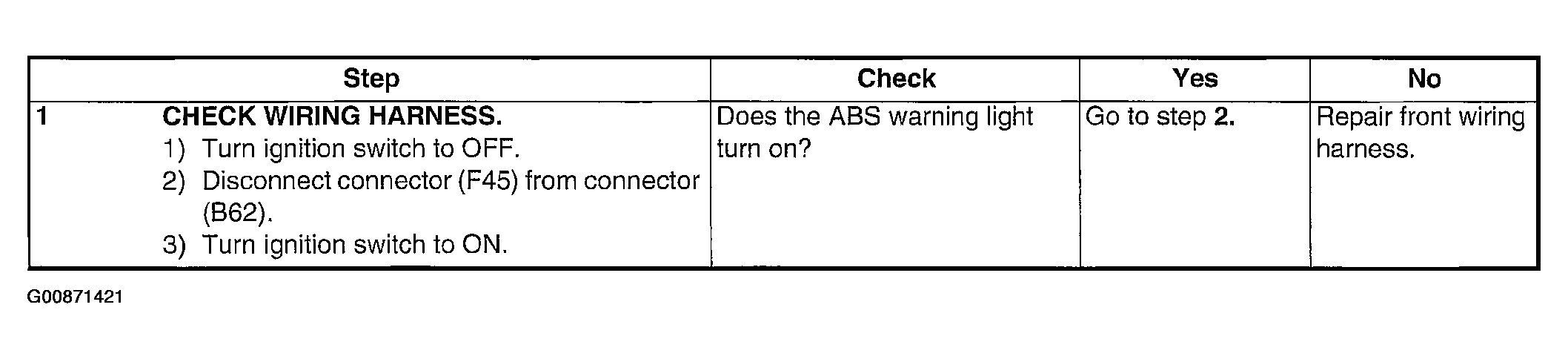

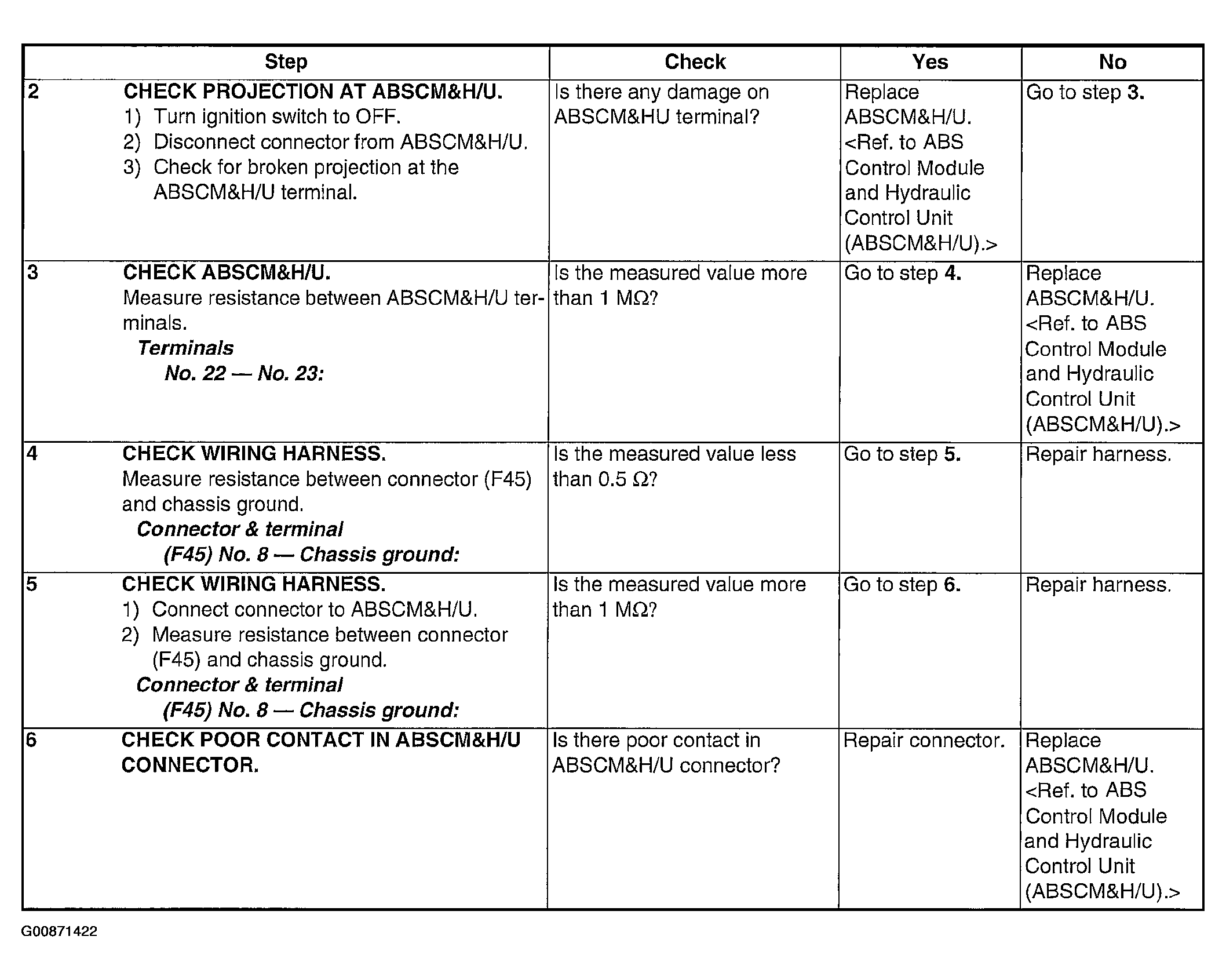

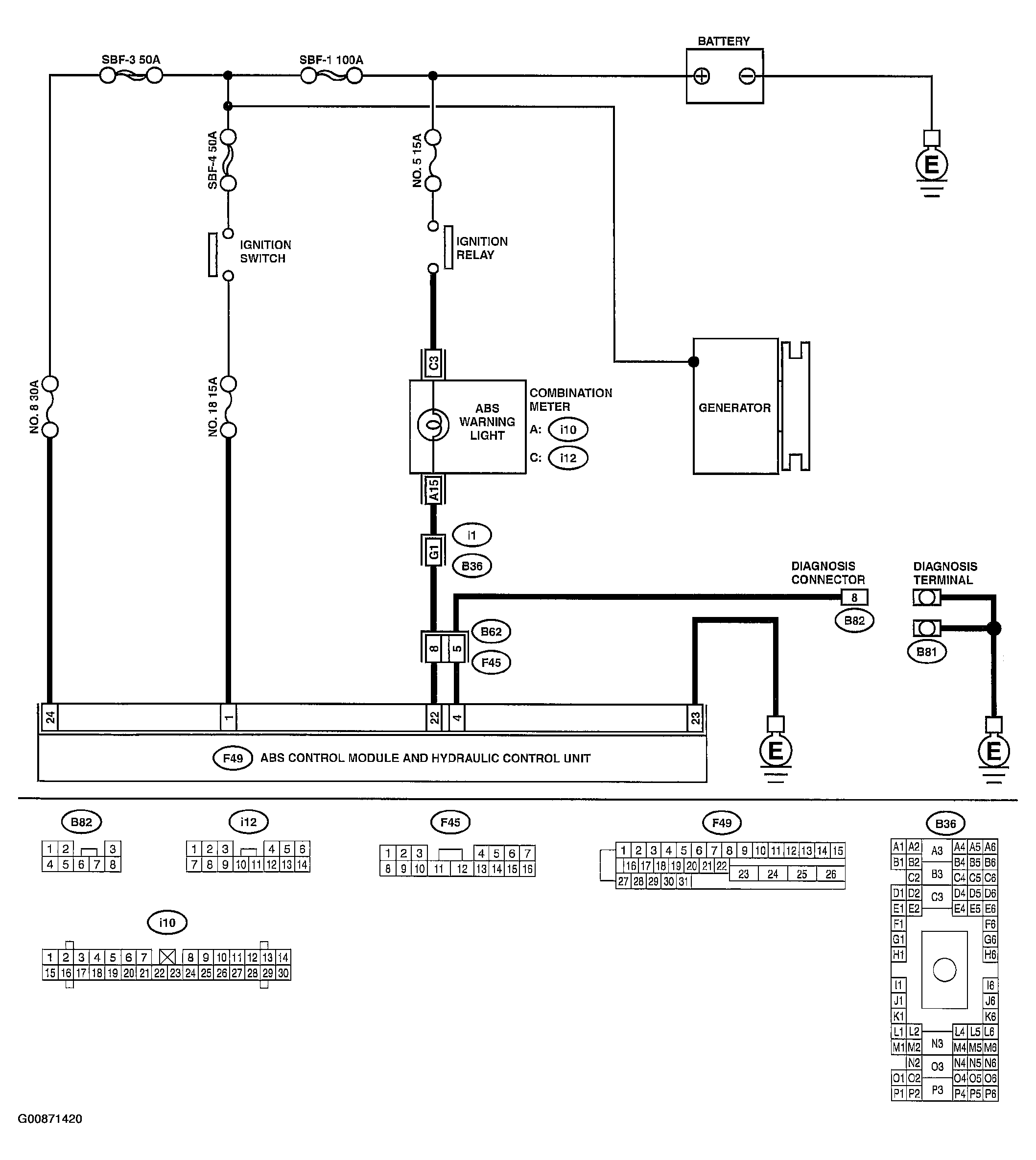

WIRING DIAGRAM:
NO TROUBLE CODE
| DTC | Description |
|---|---|
| DTC 21 | OPEN OR SHORT CIRCUIT IN FRONT RIGHT ABS SENSOR CIRCUIT |
| DTC 23 | OPEN OR SHORT CIRCUIT IN FRONT LEFT ABS SENSOR CIRCUIT |
| DTC 25 | OPEN OR SHORT CIRCUIT IN REAR RIGHT ABS SENSOR CIRCUIT |
| DTC 27 | OPEN OR SHORT CIRCUIT IN REAR LEFT ABS SENSOR CIRCUIT |
| DTC 22 | FRONT RIGHT ABNORMAL ABS SENSOR SIGNAL |
| DTC 24 | FRONT LEFT ABNORMAL ABS SENSOR SIGNAL |
| DTC 26 | REAR RIGHT ABNORMAL ABS SENSOR SIGNAL |
| DTC 28 | REAR LEFT ABNORMAL ABS SENSOR SIGNAL |
| DTC 29 | ABNORMAL ABS SENSOR SIGNAL ON ANY ONE OF FOUR SENSOR |
| DTC 31 | FRONT RIGHT INLET VALVE MALFUNCTION |
| DTC 33 | FRONT LEFT INLET VALVE MALFUNCTION |
| DTC 35 | REAR RIGHT INLET VALVE MALFUNCTION |
| DTC 37 | REAR LEFT INLET VALVE MALFUNCTION |
| DTC 32 | FRONT RIGHT OUTLET VALVE MALFUNCTION |
| DTC 34 | FRONT LEFT OUTLET VALVE MALFUNCTION |
| DTC 36 | REAR RIGHT OUTLET VALVE MALFUNCTION |
| DTC 38 | REAR LEFT OUTLET VALVE MALFUNCTION |
| DTC 41 | ABS CONTROL MODULE MALFUNCTION |
| DTC 42 | POWER SUPPLY VOLTAGE TOO LOW |
| DTC 42 | POWER SUPPLY VOLTAGE TOO HIGH |
| DTC 44 | ABS-AT CONTROL (NON CONTROLLED) |
| DTC 44 | ABS-AT CONTROL (CONTROLLED) |
| DTC 51 | VALVE RELAY MALFUNCTION |
| DTC 51 | VALVE RELAY ON FAILURE |
| DTC 52 | OPEN CIRCUIT IN MOTOR RELAY CIRCUIT |
| DTC 52 | MOTOR RELAY ON FAILURE |
| DTC 52 | MOTOR MALFUNCTION |
| DTC 54 | STOP LIGHT SWITCH SIGNAL CIRCUIT MALFUNCTION |
| DTC 56 | OPEN OR SHORT CIRCUIT IN G SENSOR CIRCUIT |
| DTC 56 | BATTERY SHORT IN G SENSOR CIRCUIT |
| DTC 56 | ABNORMAL G SENSOR HIGH OUTPUT |
| DTC 56 | DETECTION OF G SENSOR STICK |
