Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|
| Fuse Block | Mounted To Left Side Of Instrument Panel, Accessible With Left Door Open. See Fig 1 |

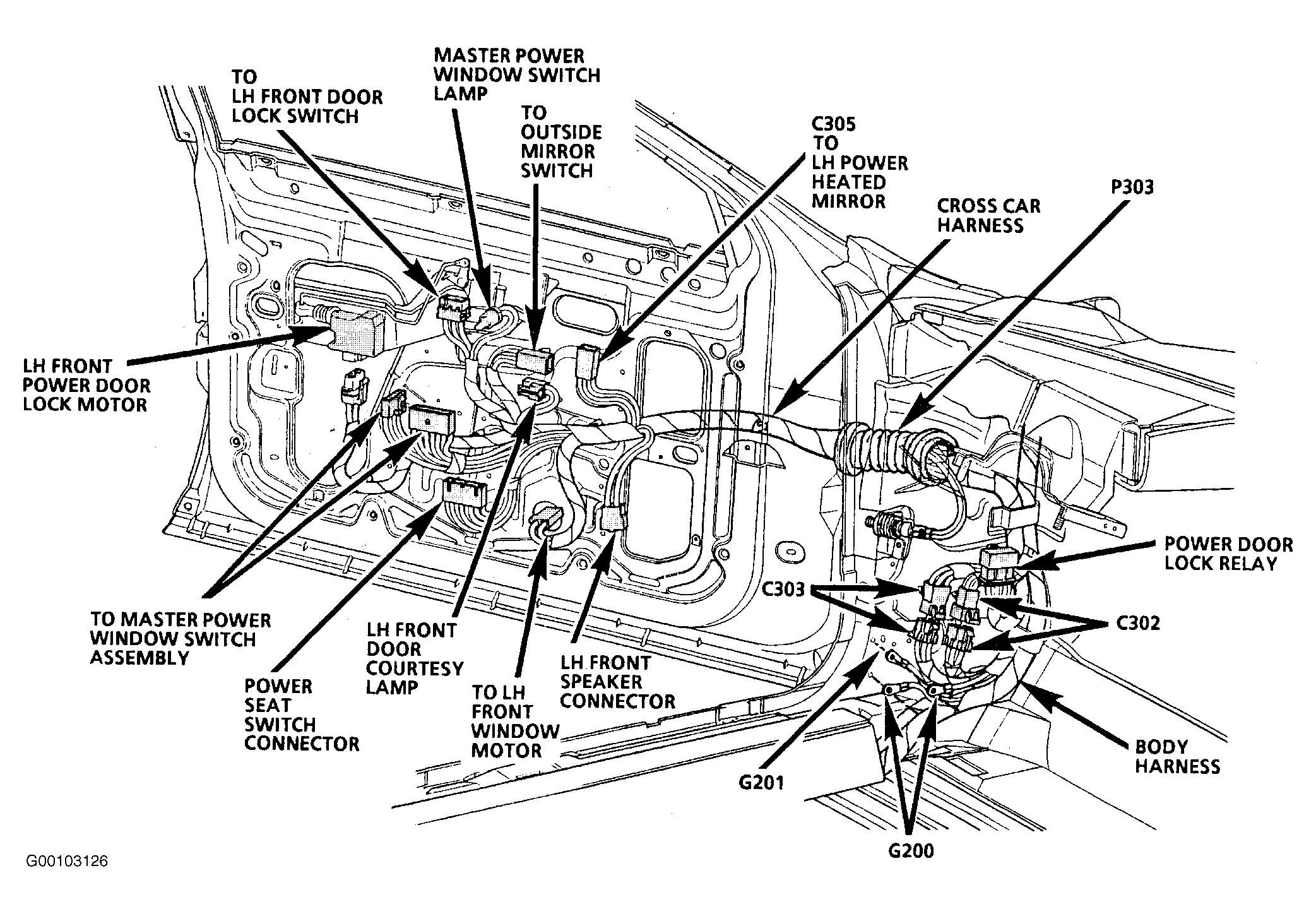

| Left Front Door Lock Motor | Behind Left Front Door Trim Panel. See Fig 2 |
| Left Front Door Lock Switch | On Left Front Door Trim Panel. See Fig 2 |

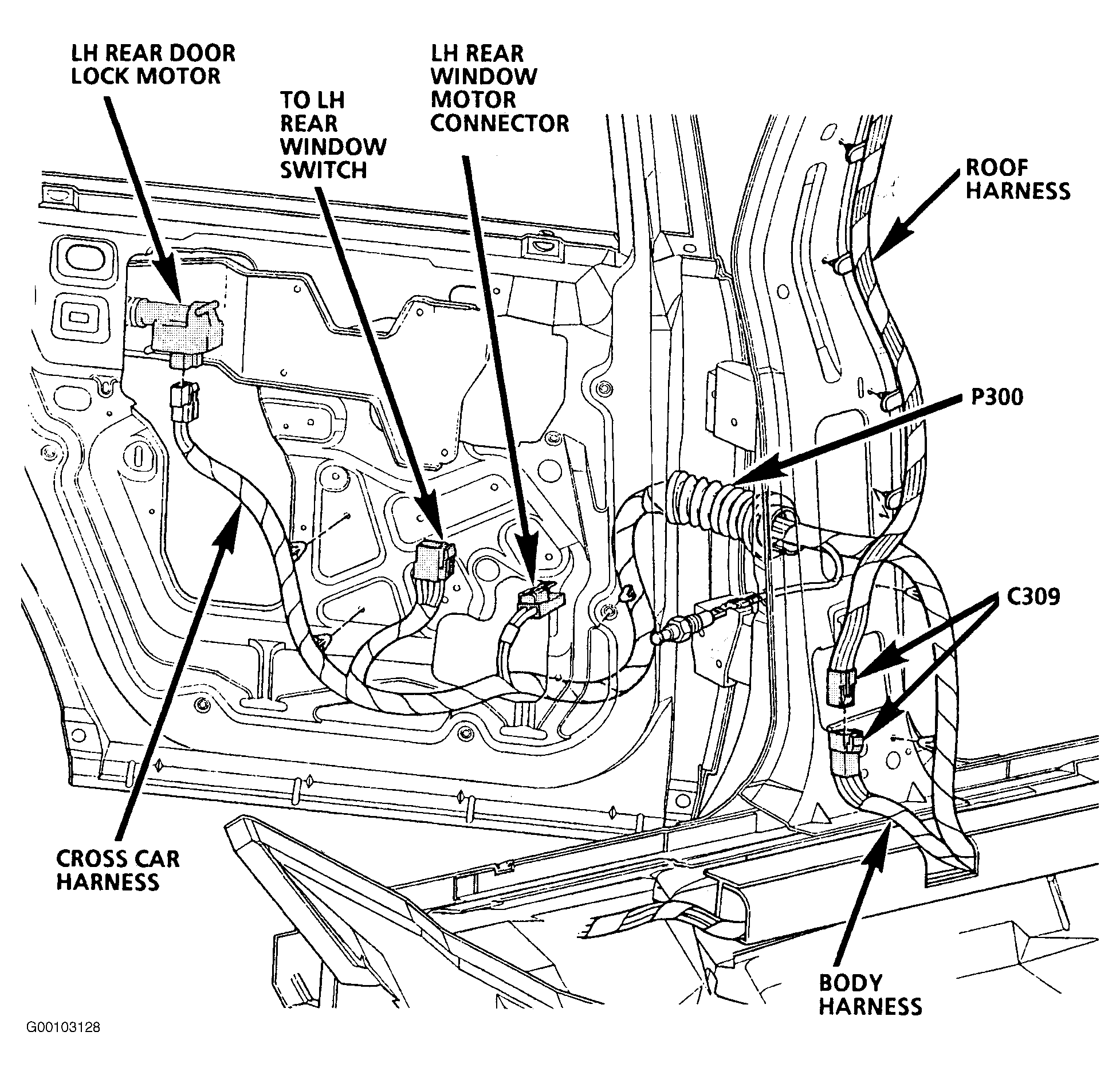

| Left Rear Door Lock Motor | Behind Left Rear Door Trim Panel. See Fig 3 |

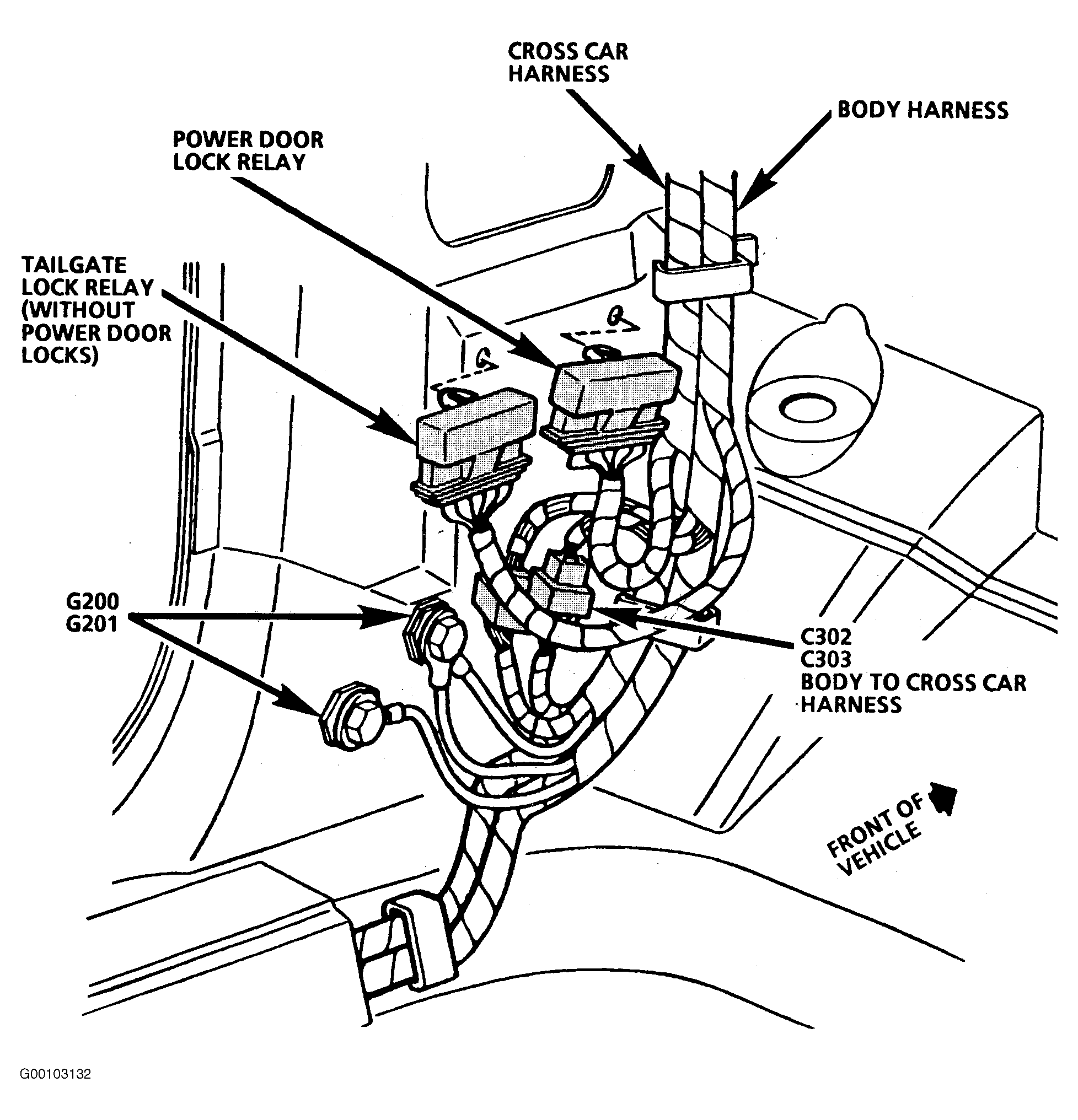

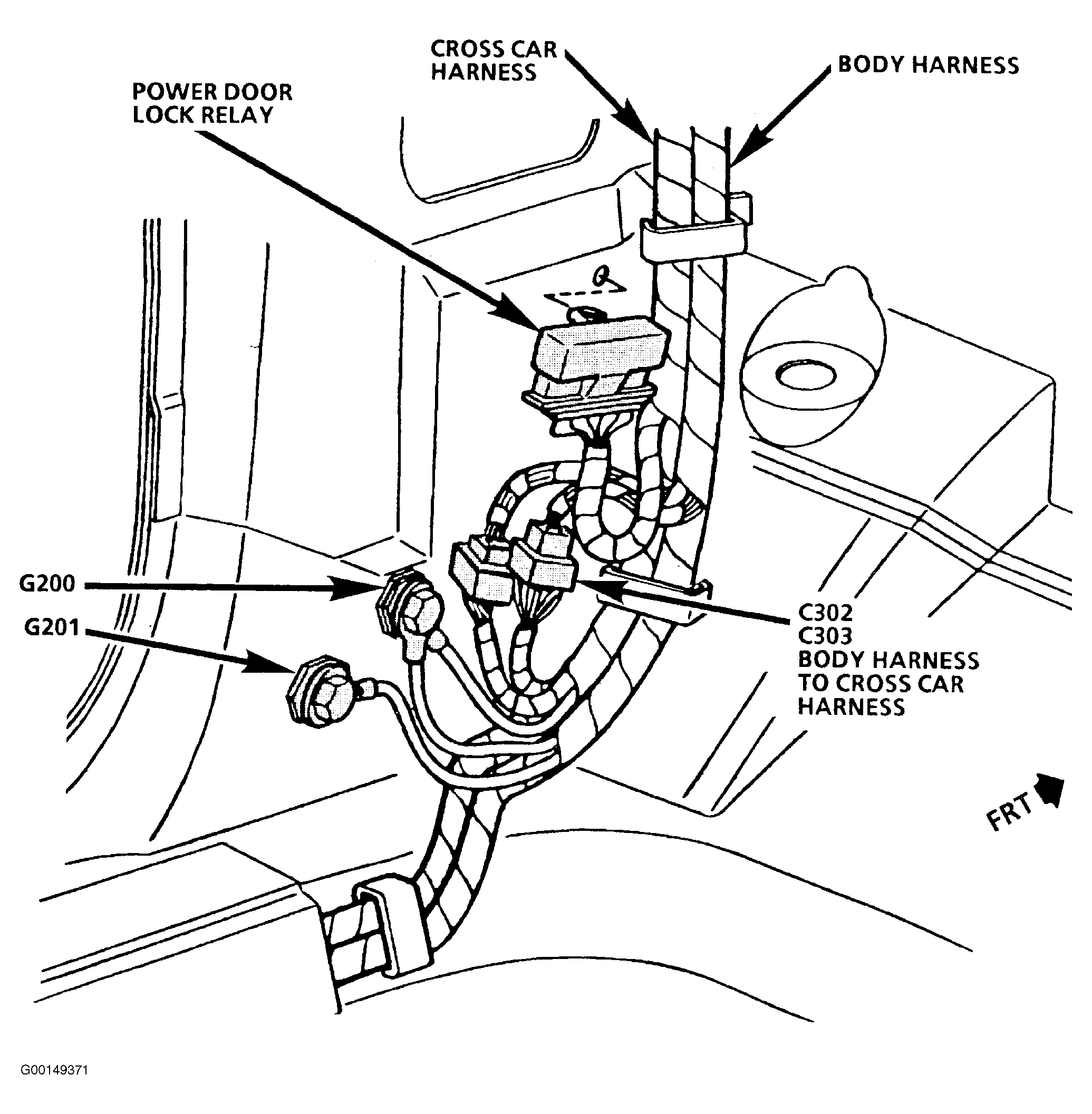

| Power Door Lock Relay | At Base Of Left A-Pillar, Behind Kick Panel. See Fig 4 Or Fig 5 |

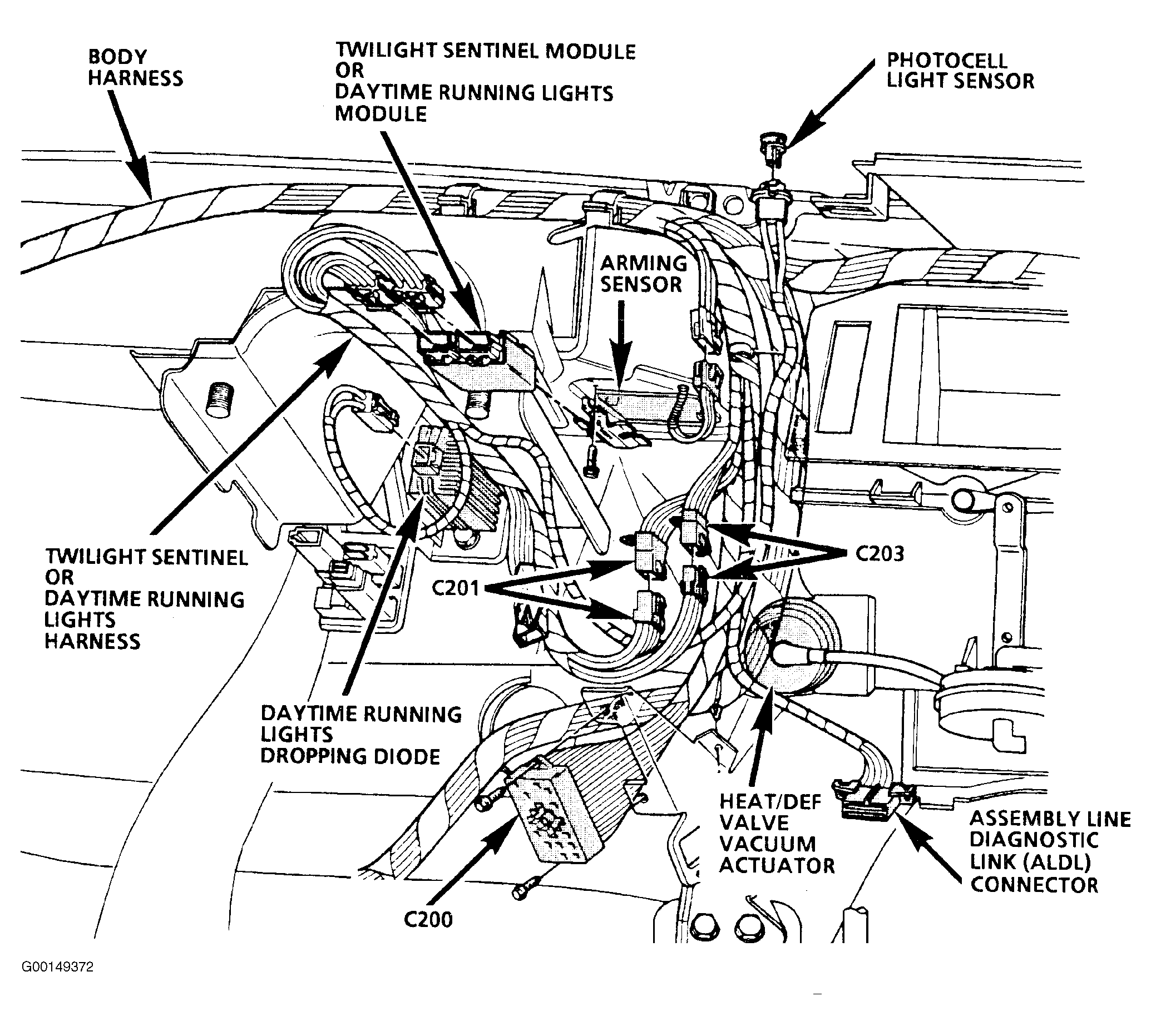

| Right Front Door Lock Motor | Behind Right Front Door Trim Panel. See Fig 6 |
| Right Front Door Lock Switch | On Right Front Door Trim Panel. See Fig 6 |

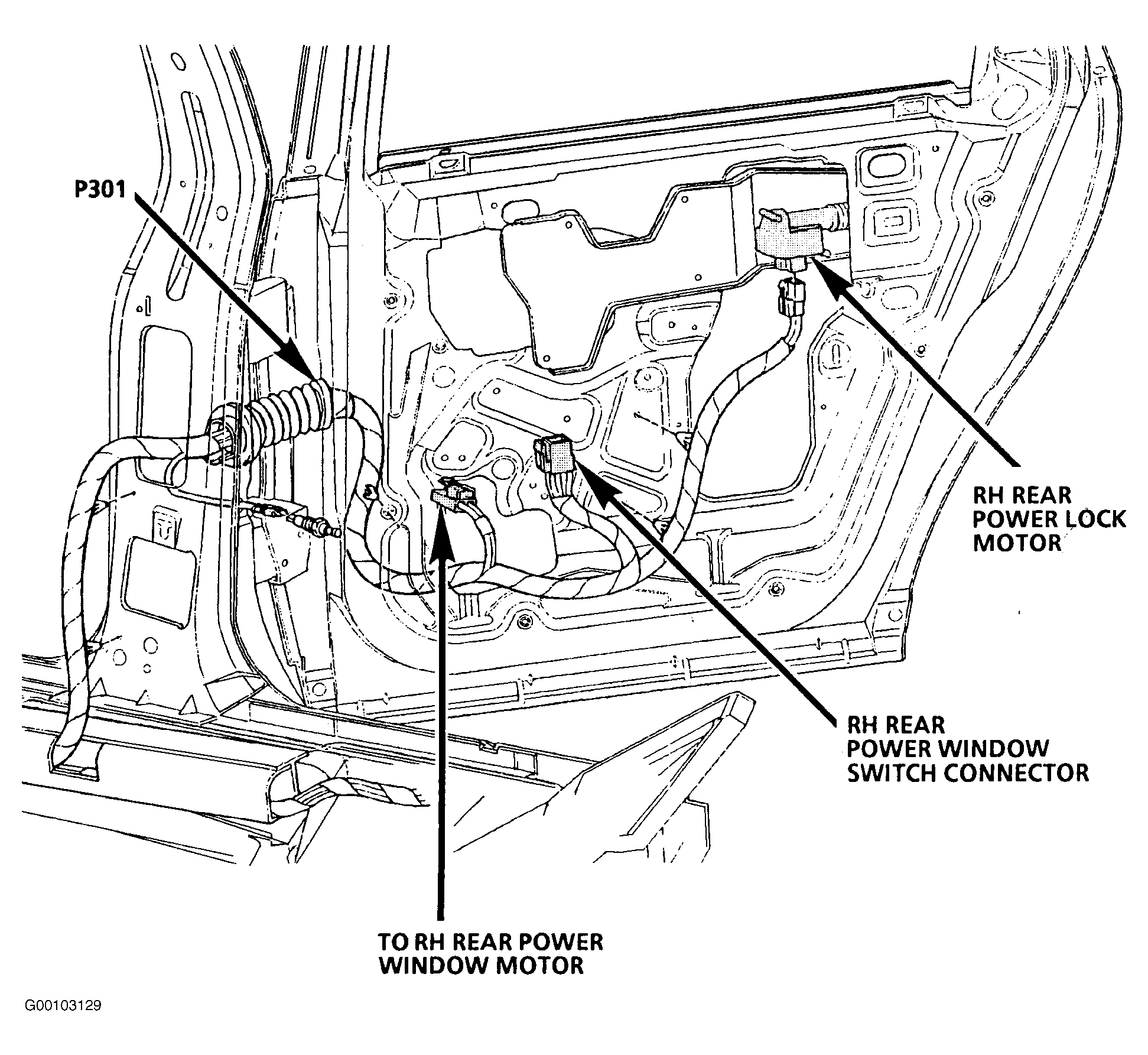

| Right Rear Door Lock Motor | Behind Right Rear Door Trim Panel. See Fig 7 |

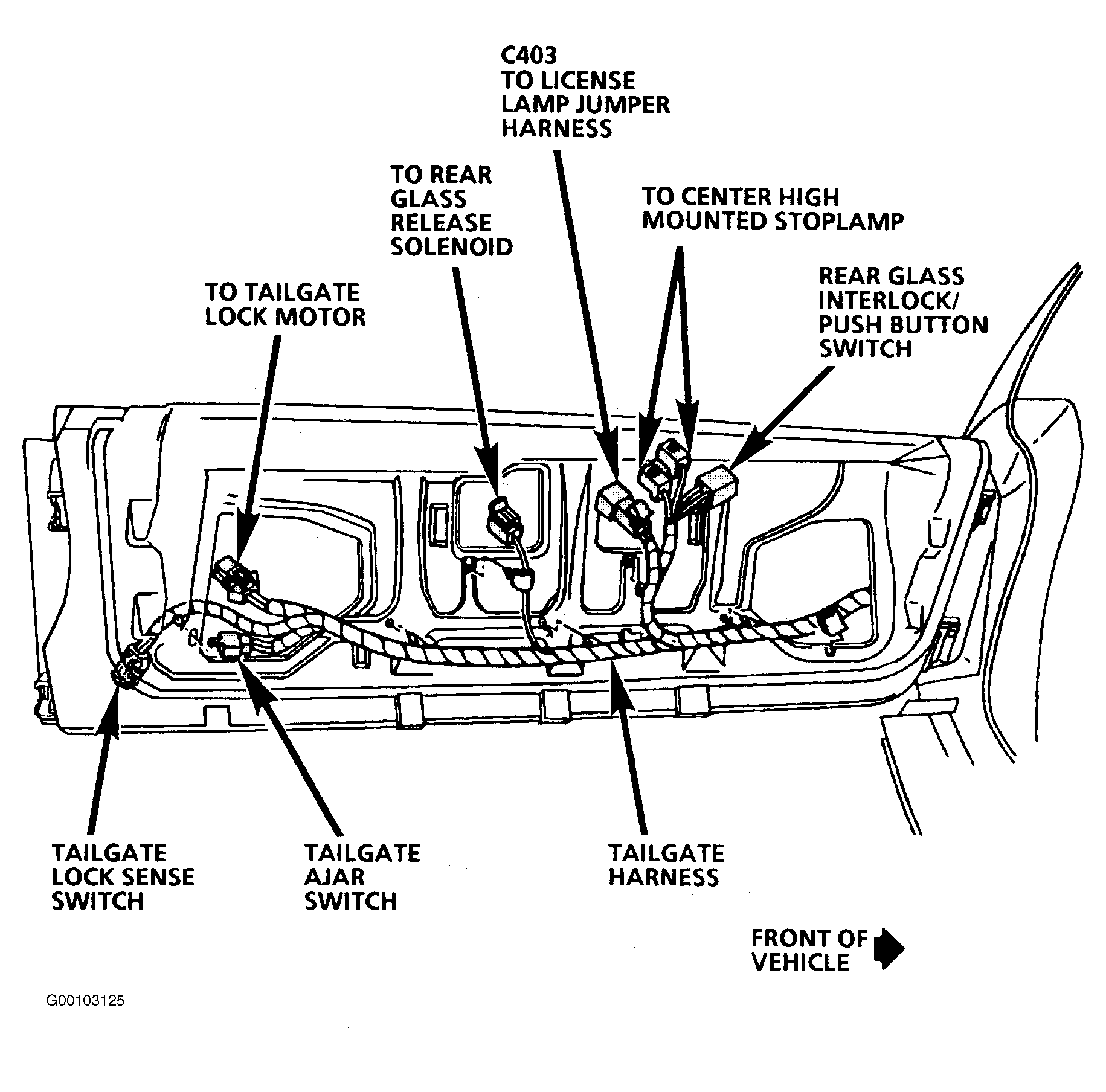

| Tailgate Lock Motor | Right Side Of Tailgate. See Fig 8 |
| C200 (1992, 56 Cavities) | In Body Harness To Instrument Panel Harness, Bolted Above Accelerator Pedal. See Fig 9 |
| C302 (10 Cavities) | Behind Left Kick Panel At Base Of A-Pillar. See Fig 2 |
| C303 (6 Cavities) | Behind Left Kick Panel At Base Of A-Pillar. See Fig 2 |

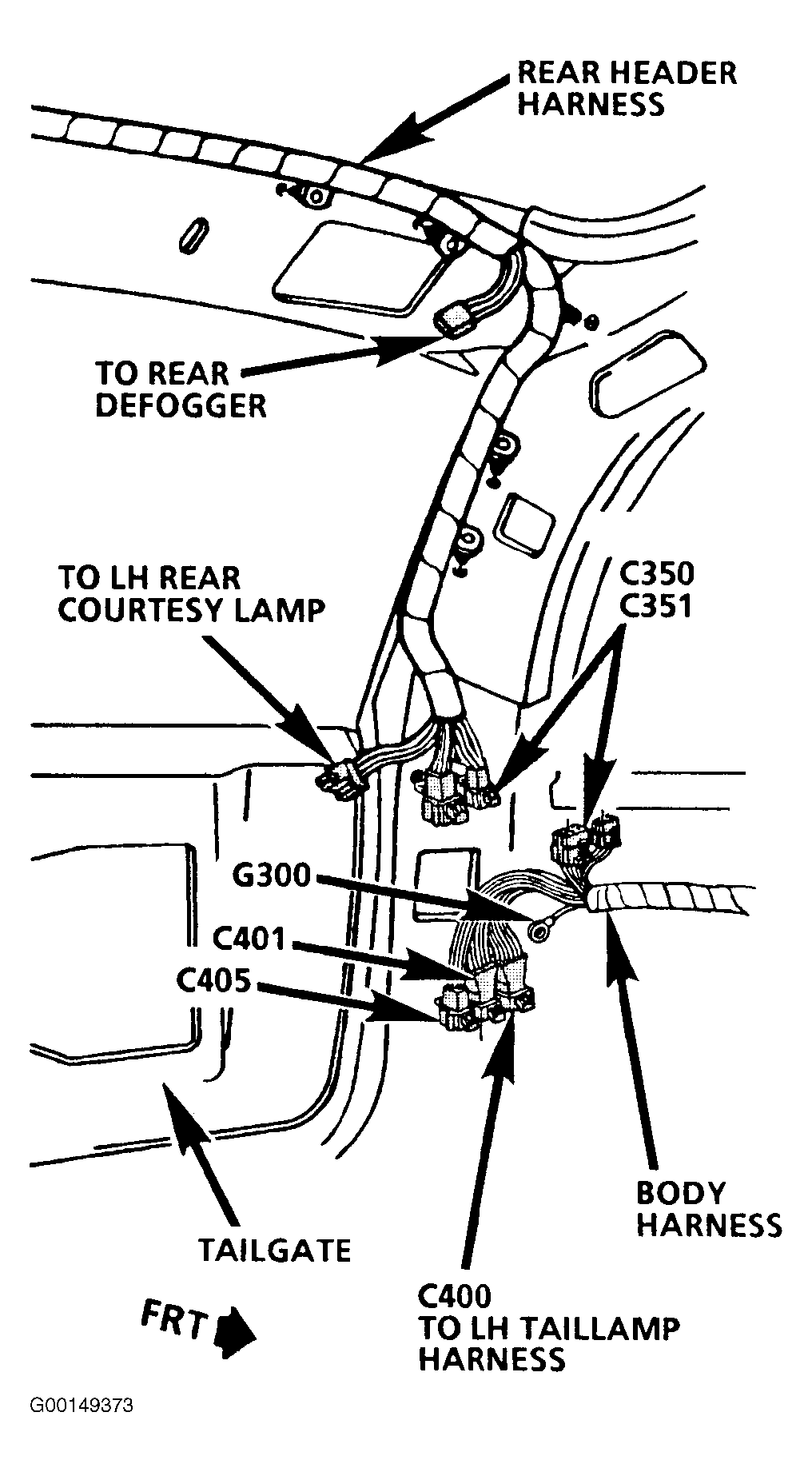

| C401 (1992, 6 Cavities) | In Body Harness To Tailgate Harness, Center Of Left D-Pillar. See Fig 10 |
| G200 | Base Of Left A-Pillar, Behind Left Kick Panel. See Fig 2 |
| P300 | Between Left Rear Door & B-Pillar. See Fig 3 |
| P301 | Between Right Rear Door & B-Pillar. See Fig 7 |
| P302 | Between Right Front Door & A-Pillar. See Fig 6 |
| P303 | Between Left Front Door & A-Pillar. See Fig 2 |
| S202 (1992) | In Body Harness, Approximately 28 cm From C303 Breakout |
| S207 (1992 Wagon) | In Body Harness, In C200 Branch Approximately 19 cm From Connector |
| S218 (1992) | In Body Harness, Approximately 4 cm From G200 Breakout |
| S219 (1992 Sedan) | In Body Harness, Approximately 26 cm From C101 Breakout |
| S219 (1992 Wagon) | In Body Harness, Approximately 4 cm From C101 Breakout |
| S225 | In Body Harness, Approximately 36 cm From Fuse Block |
| S257 (1992) | In Instrument Panel Harness, Approximately 14 cm From Instrument Panel Compartment Lamp Connector Breakout |
| S300 (1991) | In Cross Car Harness, Approximately 12 cm From G200 Breakout |
| S300 (1992) | In Cross Car Harness, Approximately 12 cm From C302 Breakout |
| S301 (1991) | In Cross Car Harness, Approximately 12 cm From G200 Breakout |
| S301 (1992) | In Cross Car Harness, Approximately 4 cm From Power Door Lock Relay Connector Breakout |
| S302 (1991) | In Cross Car Harness, Approximately 16 cm From G200 Breakout |
| S302 | In Cross Car Harness, Approximately 16 cm From C302 Breakout |
| S304 | In Cross Car Harness, 8 cm From Power Door Lock Relay Connector Breakout |
| S305 (1991) | In Cross Car Harness, Approximately 4 cm From G200 Breakout |
| S305 (1992) | In Cross Car Harness, Approximately 4 cm From C302 Breakout |
| S306 (1991) | In Cross Car Harness, Approximately 4 cm From G200 Breakout |
| S306 (1992) | In Cross Car Harness, Approximately 12 cm From Power Door Lock Relay Connector Breakout |
| S312 | In Cross Car Harness, 8 cm From C302 Breakout |
