Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

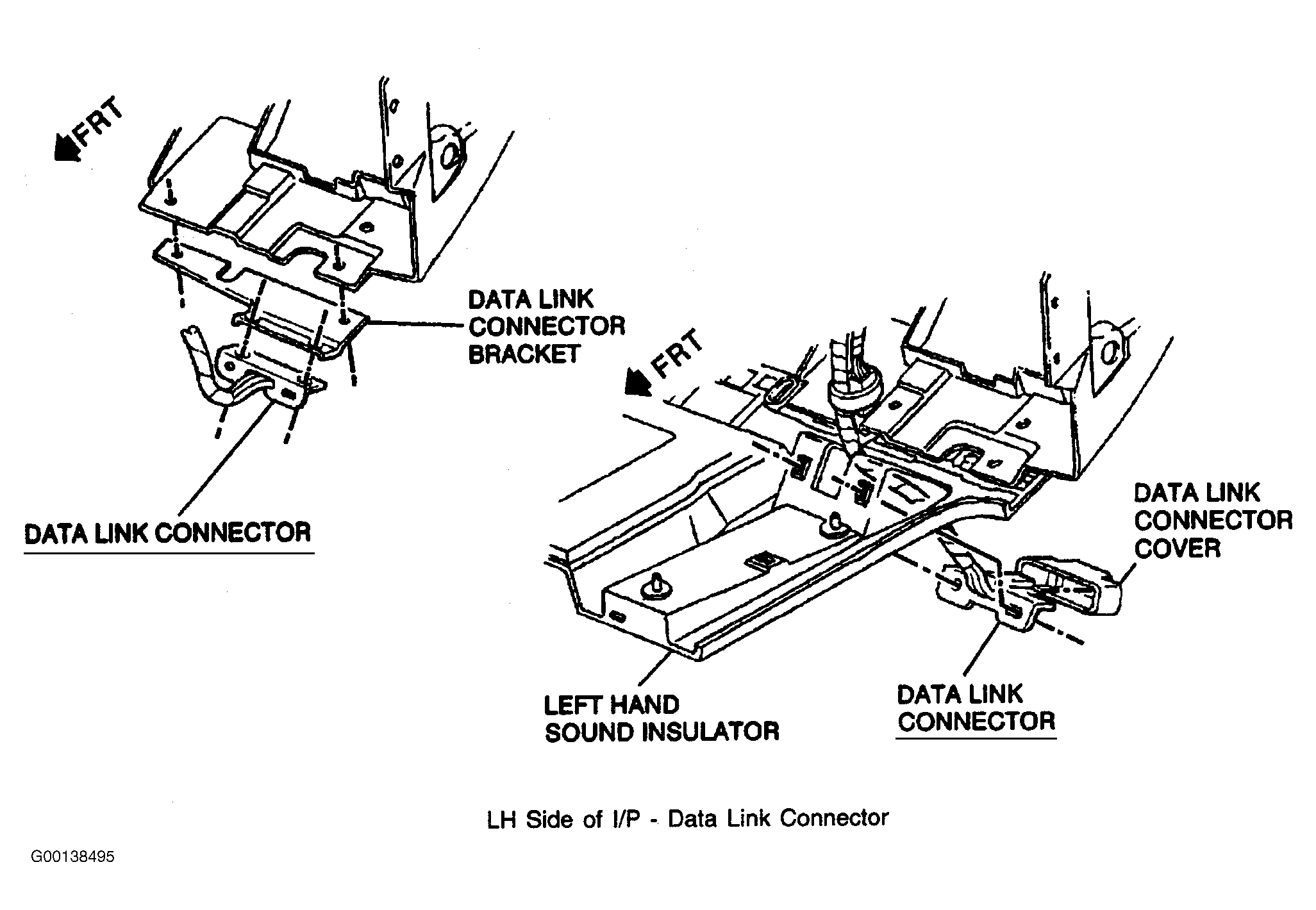

| Data Link Connector (DLC) | Below Instrument Panel, Driver Side Of Steering Column. See Fig 1 |

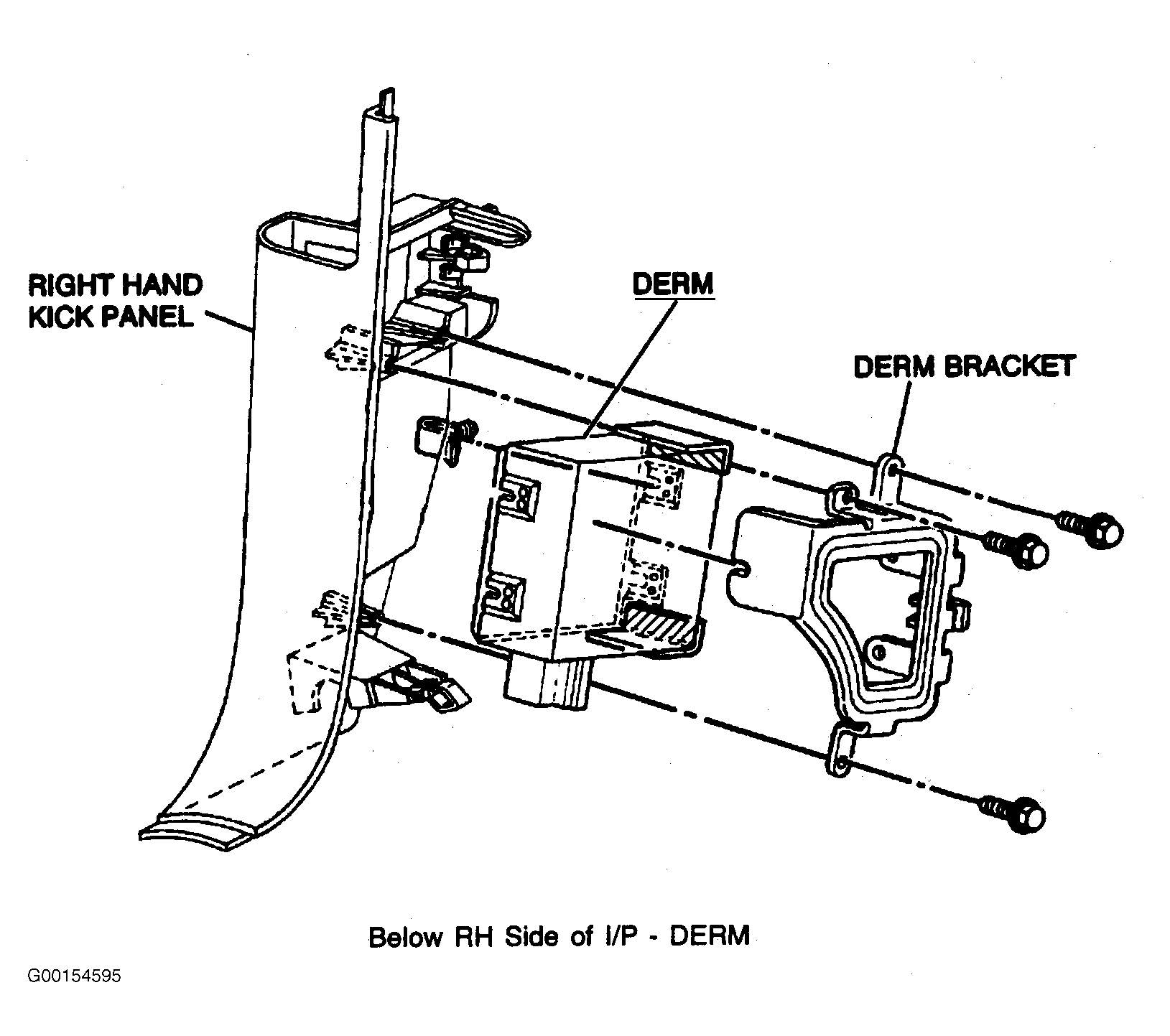

| Diagnostic Energy Reserve Module (DERM) | Passenger Side Of Instrument Panel, Behind Kick Panel. See Fig 2 |

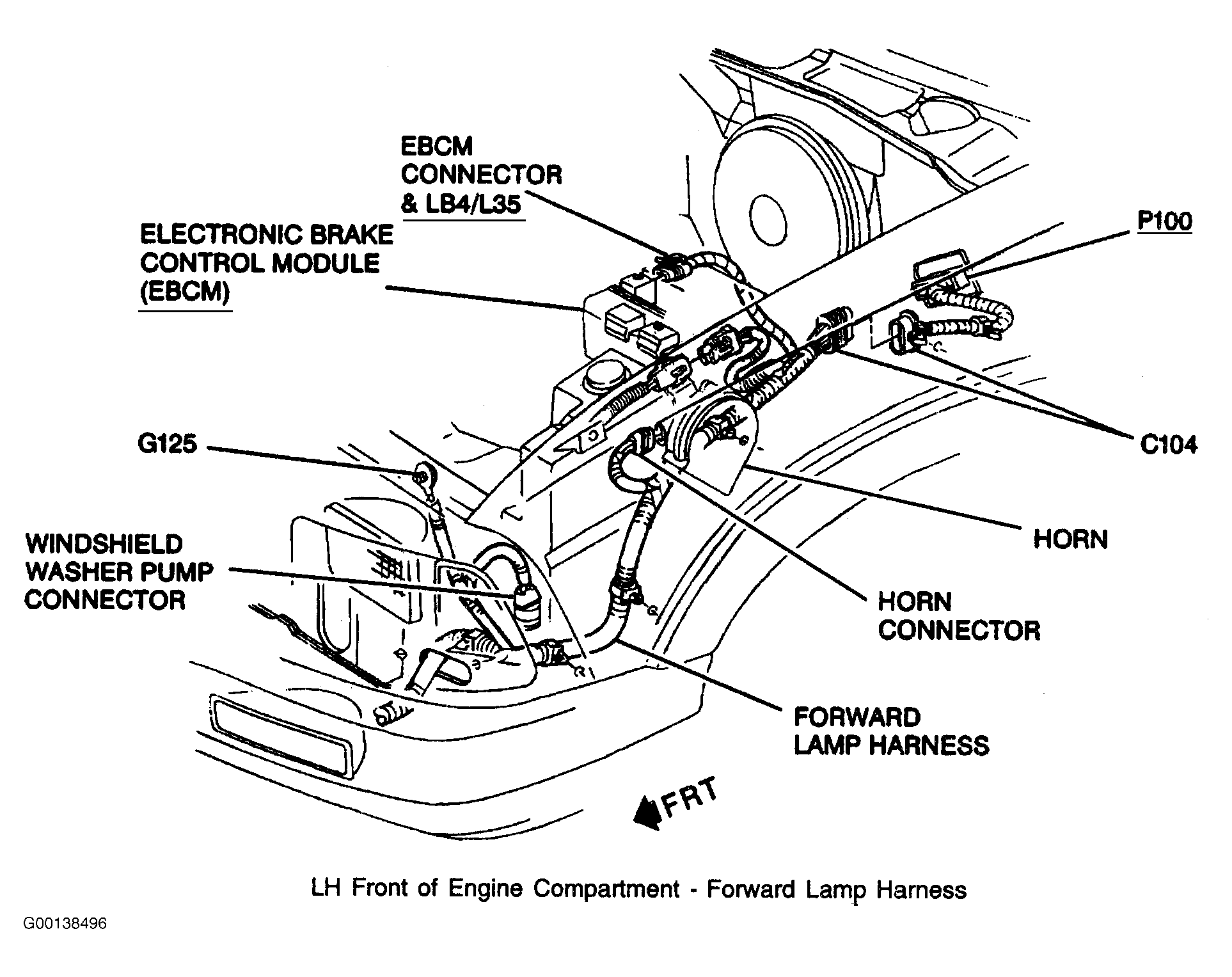

| Electronic Brake Control Module (EBCM - VIN 4) | Driver Rear Of Engine Compartment On Brake Master Cylinder. See Fig 3 |

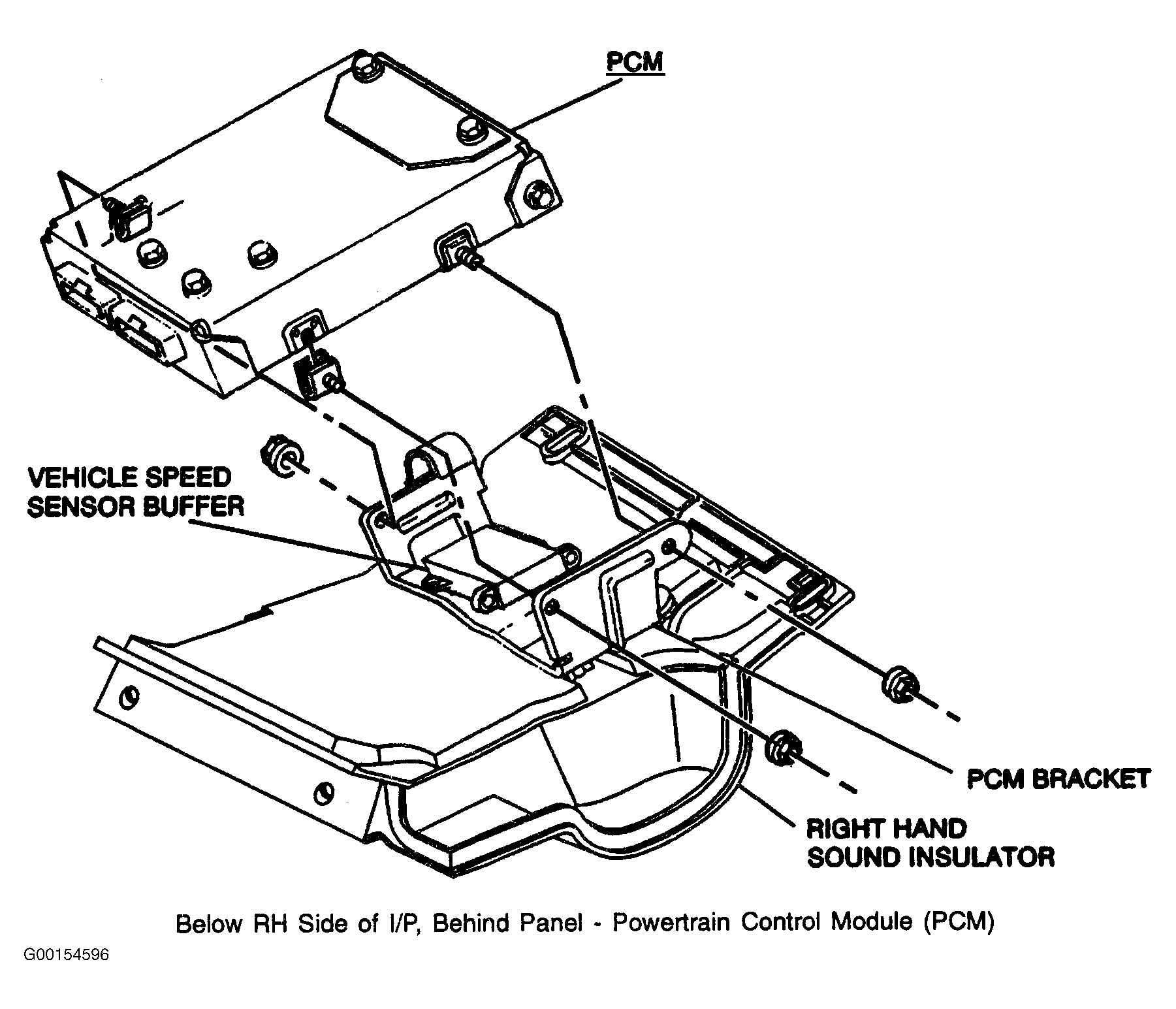

| Powertrain Control Module (PCM) | Behind Passenger Side Of Instrument Panel. See Fig 4 |
| Transfer Case Control Module (TCCM) | Behind Passenger Center Of Instrument Panel, On Passenger Sound Insulator |

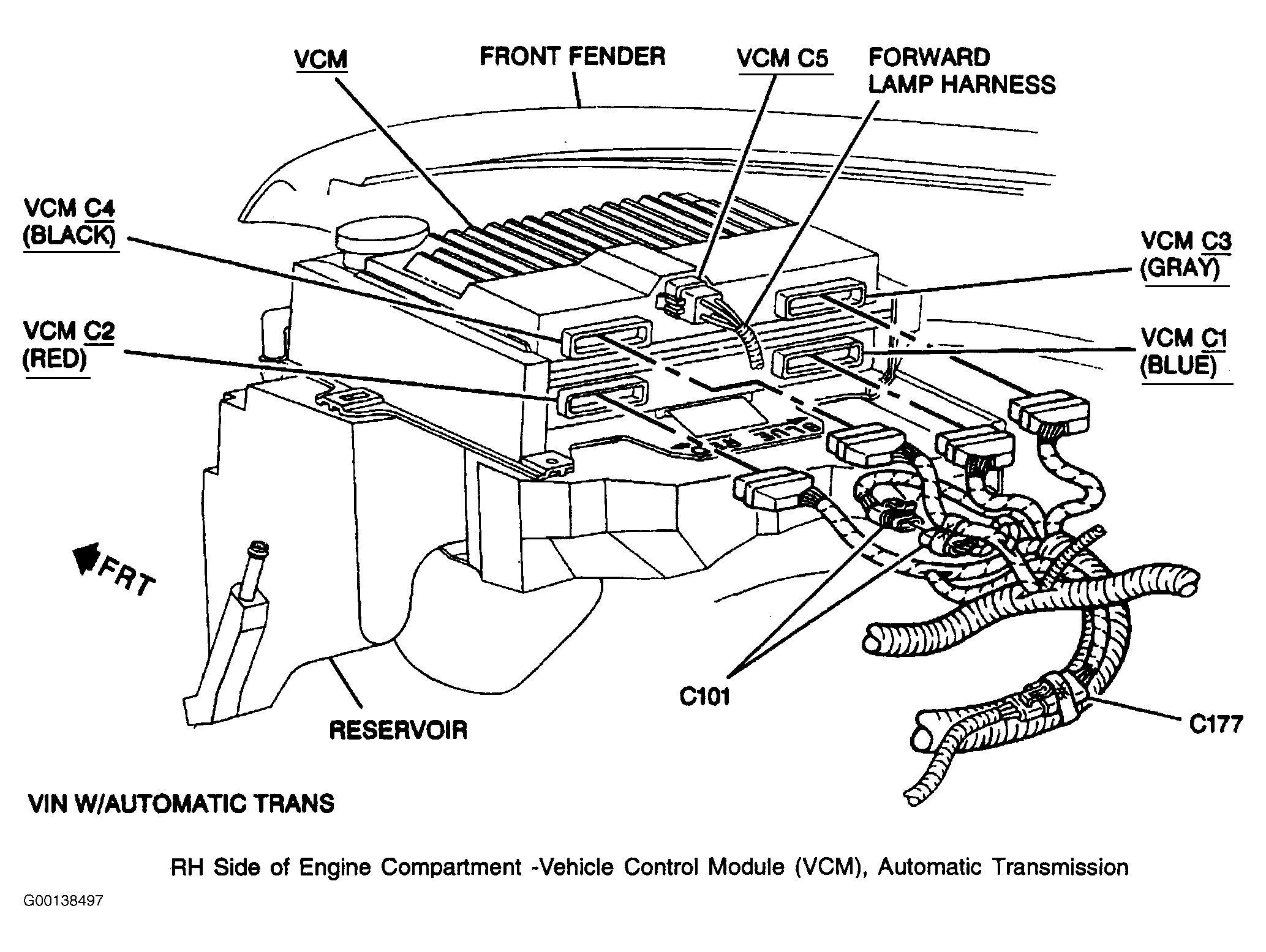

| Vehicle Control Module (VCM) | Passenger Side Of Engine Compartment, Above Coolant Recovery Tank. See Fig 5 |

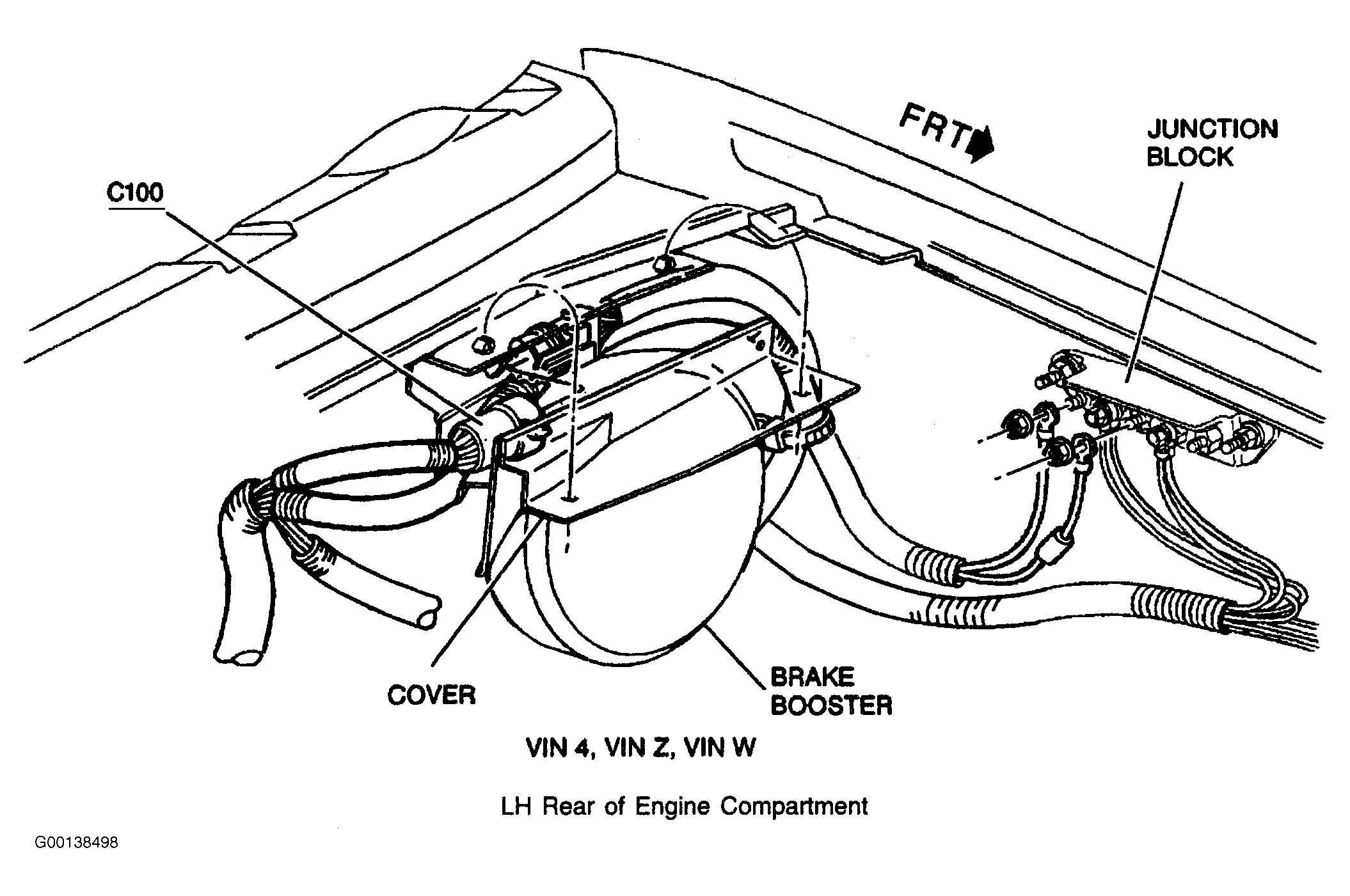

| C100 | Driver Side Of Engine Compartment, Above Brake Booster. See Fig 6 |

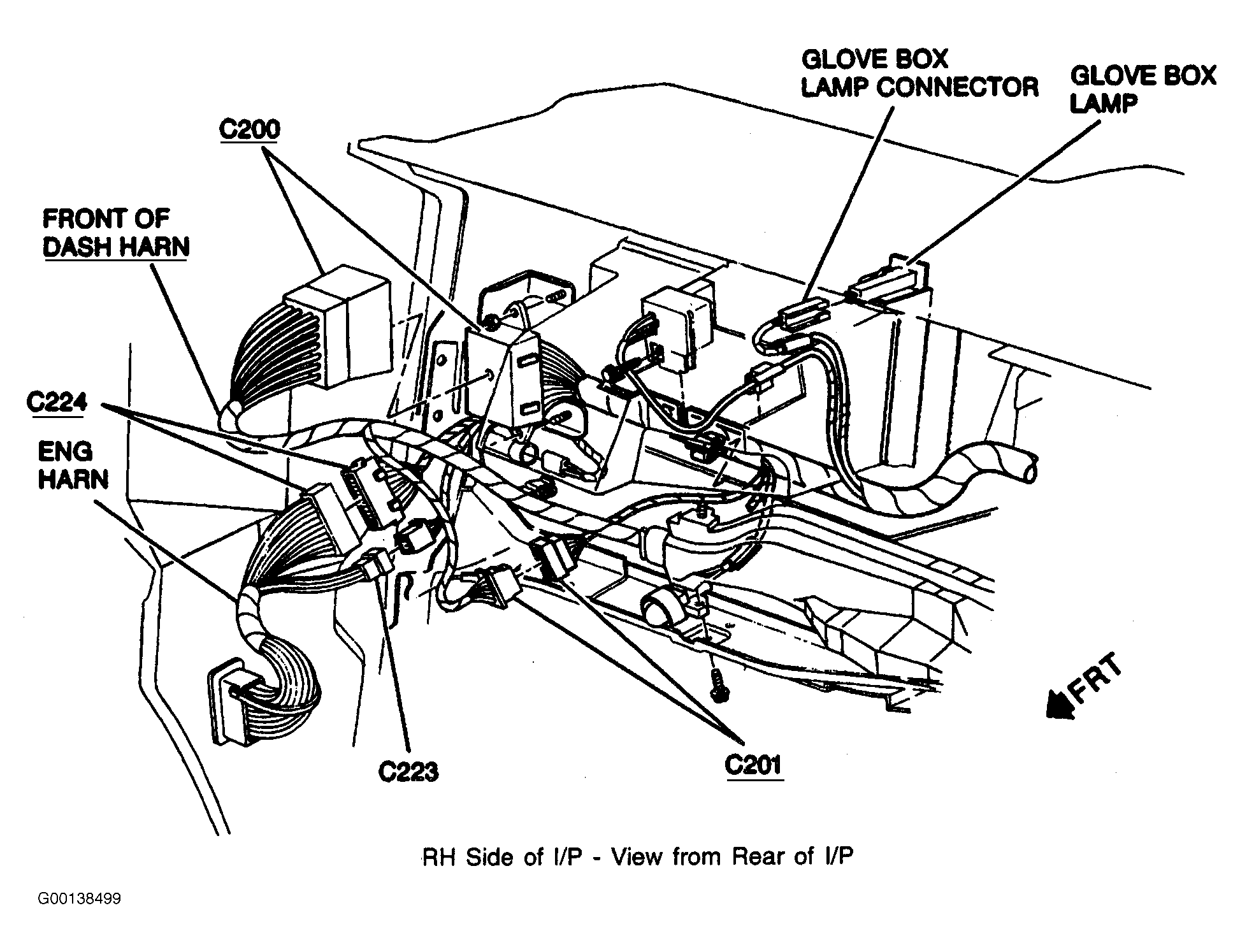

| C200 | Attached To Driver Side Of Instrument Panel. See Fig 7 |
| C201 | Passenger Side Of Instrument Panel. See Fig 7 |
| C217 | Passenger Side Of Instrument Panel, Near C200 |
| C224 | Passenger Side Of Instrument Panel, Near C200. See Fig 7 |

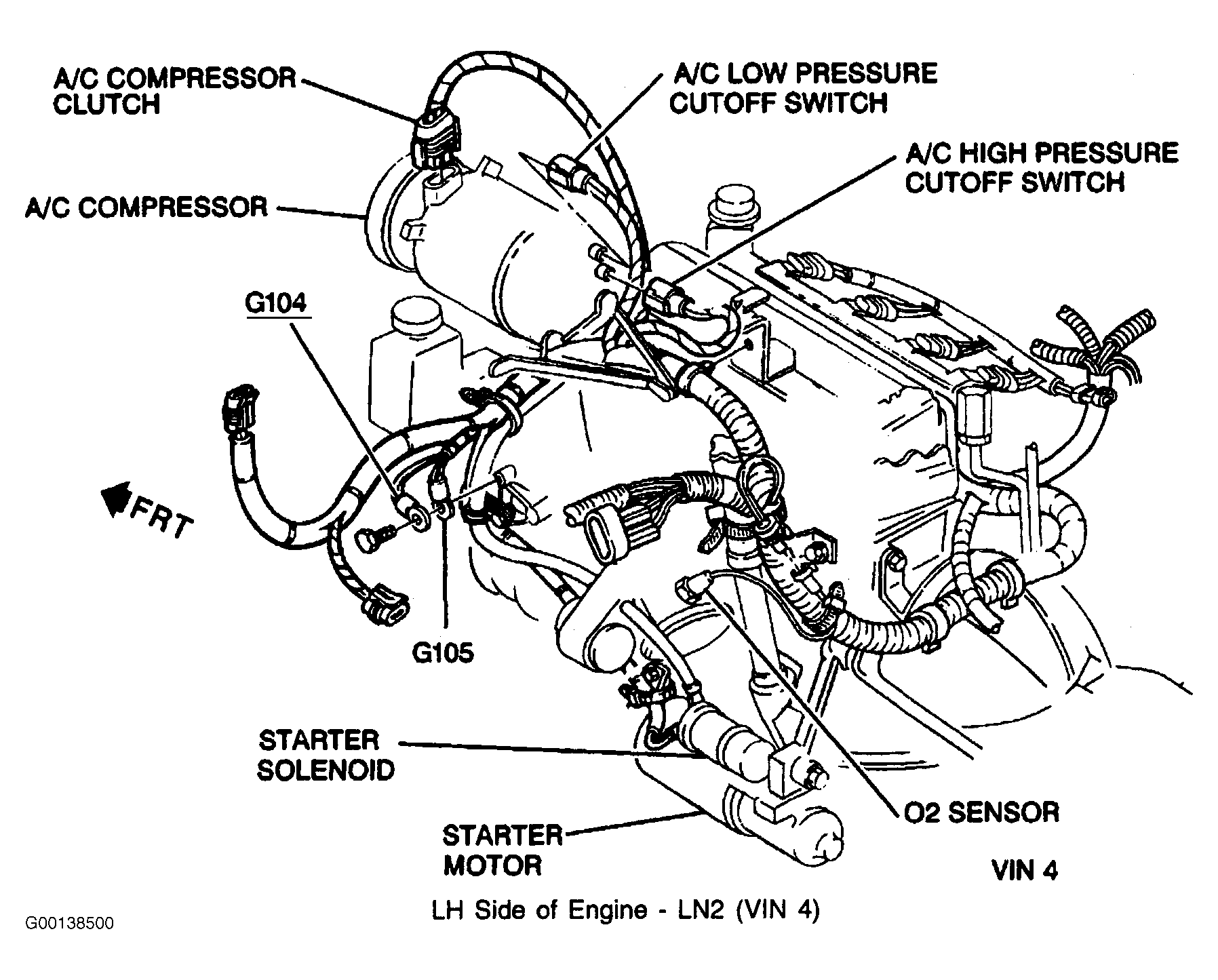

| G104 (VIN 4) | Lower Driver Front Of Engine. See Fig 8 . |

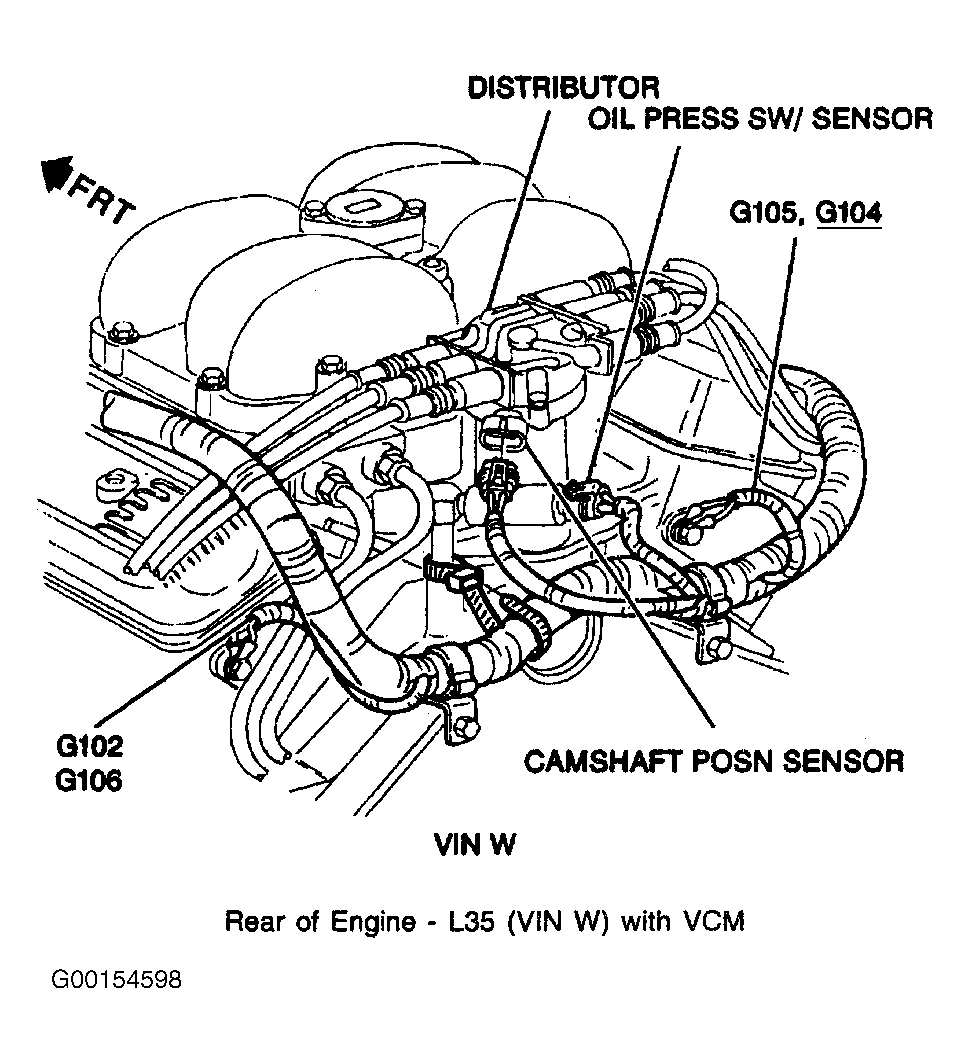

| G104 (VIN W) | Rear Of Passenger Cylinder Head. See Fig 9 |

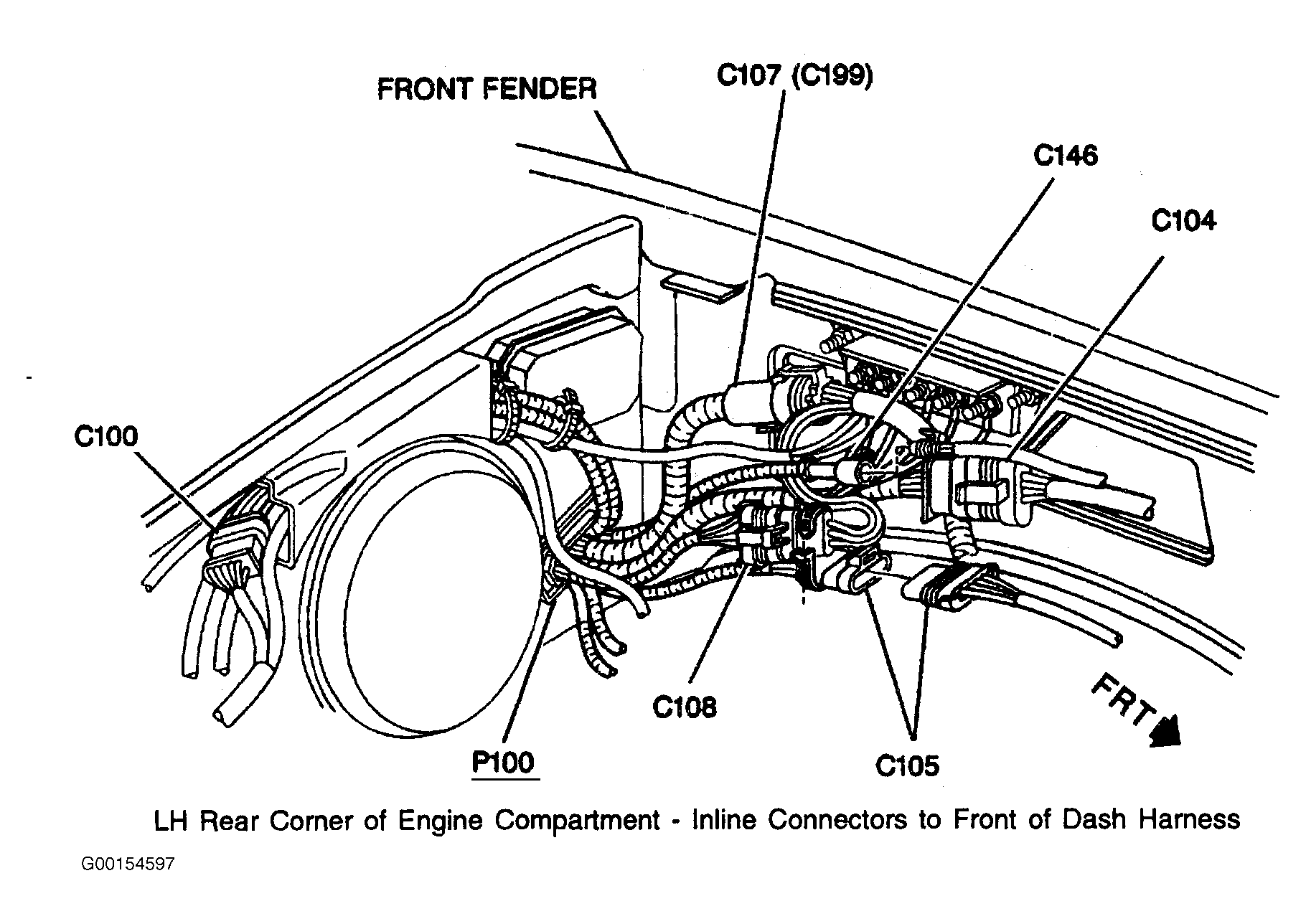

| P100 | Driver Side Of Instrument Panel. See Fig 3 & Fig 10 |
| S113 | Engine Harness, Near Oil Pressure Indicator Switch Harness Breakout |
| S207 | Front Of Dash Harness, Near DLC Breakout |
| S214 | Cross Body Harness, Near Speaker Breakout |
| S220 | Instrument Panel Harness, Near Relay Center Breakout |
| S248 | Front Of Dash Harness, DERM Breakout |
| S207 | Front Of Dash Harness, Near DLC |
